Fluid Audio FX80

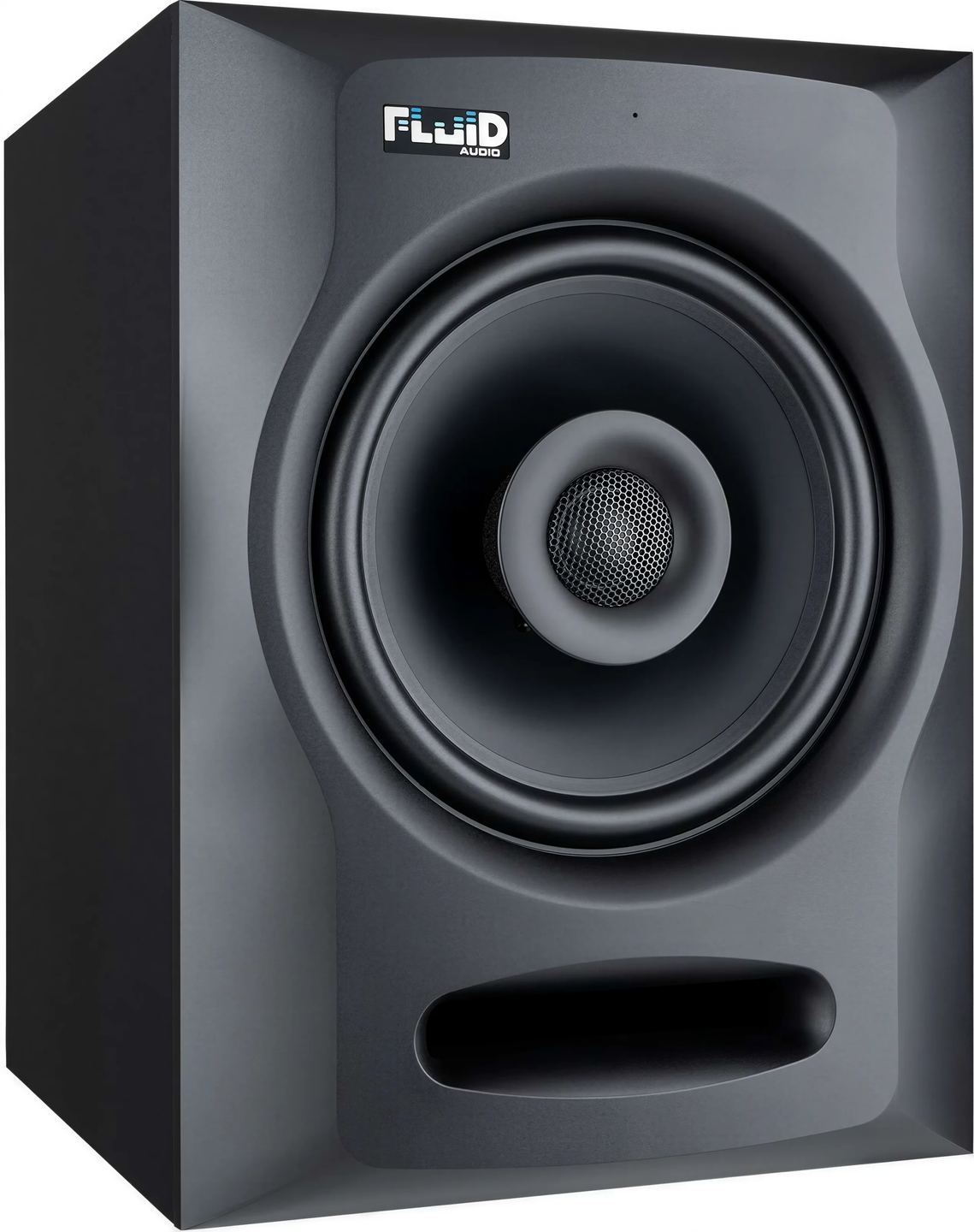

Fluid Audio FX80: koaksial studiomonitor på 20 cm

På de fleste studiohøyttalere er diskantelementet og basselementet plassert over hverandre, og stereobildet flytter seg så snart hodet beveger seg litt. Her deler de to elementene samme akse, med diskantelementet plassert i midten av en membran på 20 cm, slik at all lyden kommer fra samme punkt. Denne utformingen, som er sjelden i denne prisklassen, egner seg like godt til miksing i hjemmestudio som til lytting på nært hold ved et skrivebord.

Et diskantelement plassert foran basselementet

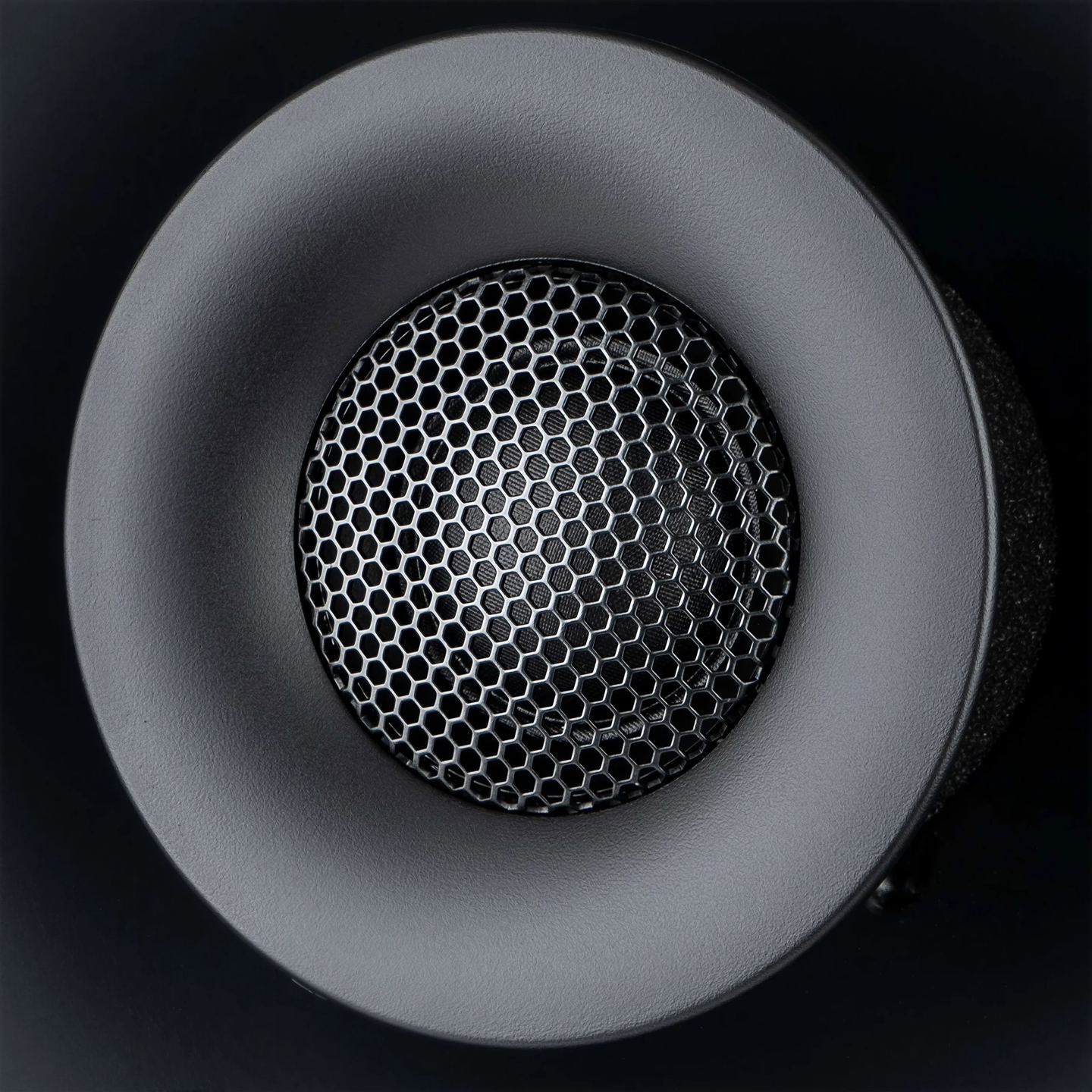

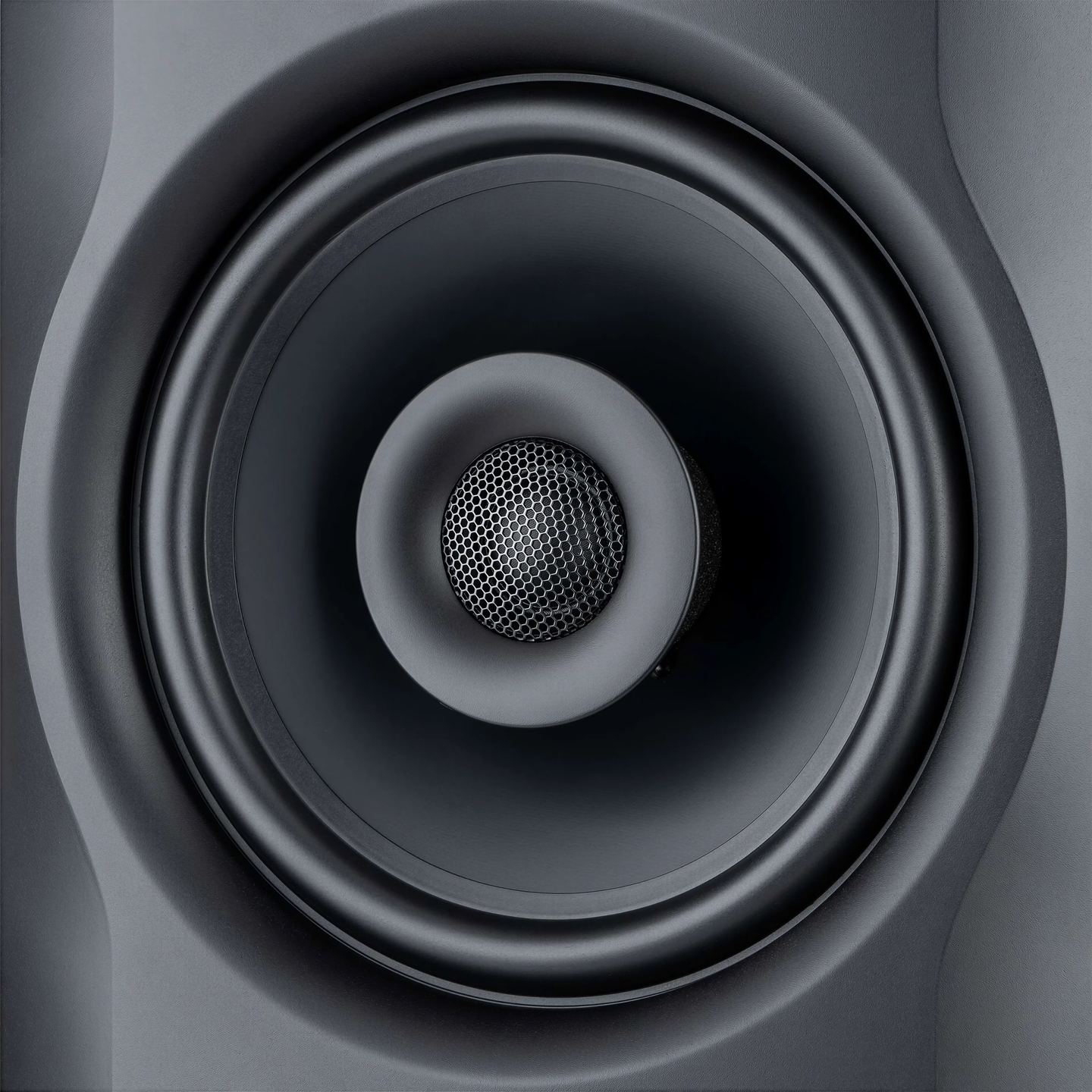

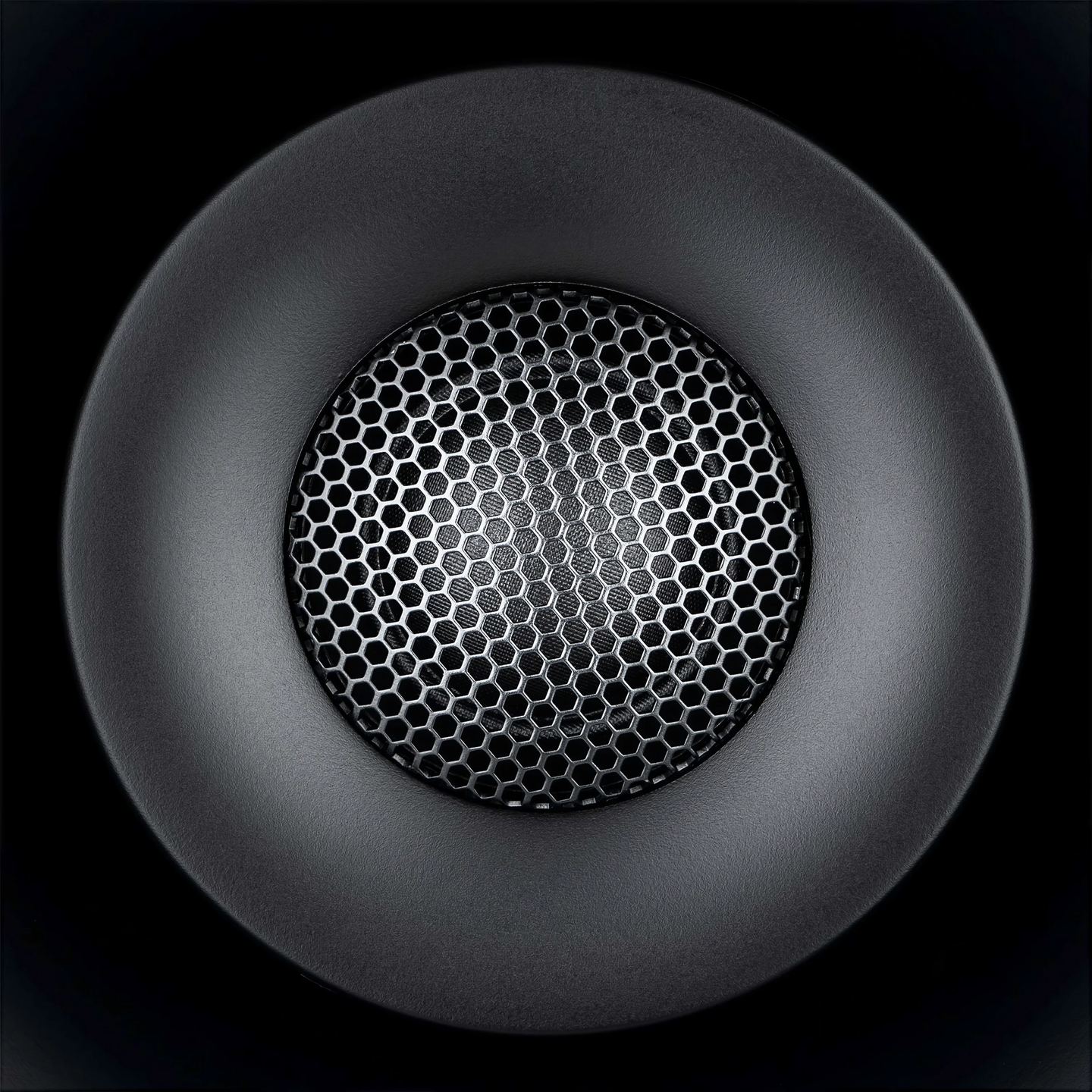

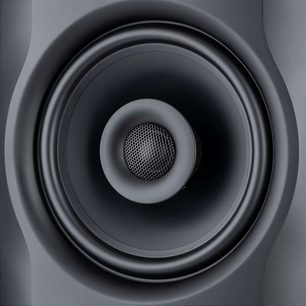

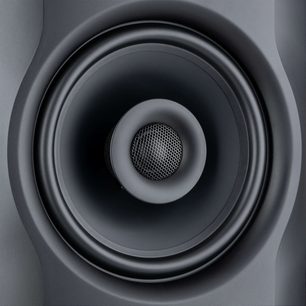

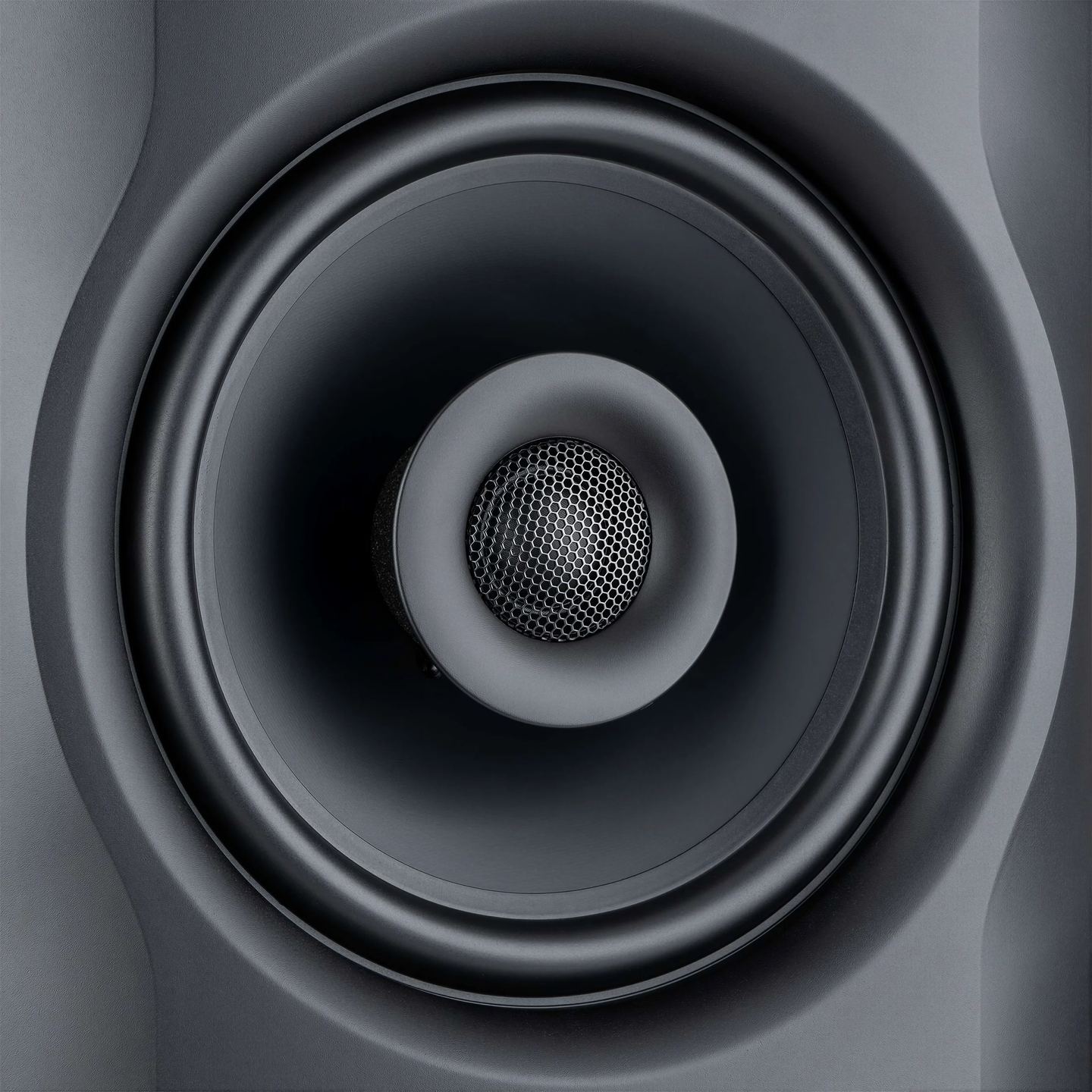

Det koaksiale prinsippet går ut på å montere diskantelementet, en dome i naturlig silke på 30 mm, på en stang festet foran bass-/mellomtonekonusen. Sistnevnte er laget av papirkompositt og har en talespole som tåler høye temperaturer, og et dempet gummioppheng. De to elementene sender ut lyd fra samme akustiske sentrum, slik at lydbølgene deres når øret samtidig i området der de deler på arbeidet, rundt 2,4 kHz. Fasen forblir sammenhengende, instrumentenes plassering i stereobildet er stabil, og klangfargen endrer seg lite når lytteren beveger seg bort fra det sentrale lyttepunktet. Et gitter beskytter domen, som sitter utsatt til foran membranen.

Denne symmetrien gjør at høyttaleren kan plasseres stående eller liggende uten at lydgjengivelsen endres, noe en høyttaler med elementer over hverandre ikke tillater. Liggende får FX80 lettere plass under en dataskjerm eller på en lav hylle.

To forsterkere og et digitalt delefilter

Elektronikken er biampet: En forsterker på 60 W driver basselementet, og en annen på 50 W driver diskantelementet, altså 110 W totalt. Hvert element mottar bare den delen av signalet som er relevant for det, og arbeider mer effektivt. Begge forsterkerne er i klasse D, en teknologi som utvikler lite varme og bruker mindre strøm enn tradisjonell forsterkning. Fordelingen mellom bass og diskant håndteres av en digital signalprosessor (DSP), som er mer konsistent enn et filter med passive komponenter: To høyttalere i samme par oppfører seg identisk, en forutsetning for å vurdere en miks riktig.

Frekvensresponsen strekker seg fra 35 Hz til 22 kHz, og maksimalt lydnivå når 110 dB på én meters avstand, nok til å arbeide med høyt volum uten overstyring i et mellomstort rom. Flere beskyttelsesfunksjoner sikrer driften: begrensning av utgangsstrøm, termisk beskyttelse, filtrering av radioforstyrrelser, undertrykking av knepp ved inn- og utkobling, og et subsonisk filter som fjerner uhørbare frekvenser under høyttalerelementets nedre grense, som ellers ville belastet det unødig.

Innstillinger for å tilpasse lyden til rommet

Få hjemmestudioer har grundig akustisk behandling, og FX80 har brytere på baksiden for å kompensere for rommets svakheter, sammen med en veiledning trykt direkte på panelet. Diskantinnstillingen hever eller senker den øvre delen av frekvensområdet, noe som er nyttig i et rom som er kraftig dempet av gardiner eller absorberende paneler, eller som tvert imot har for mye etterklang. Mellomtonejusteringen virker rundt 1,5 kHz, fra -2 til +1 dB. Innstillingen for akustisk rom (nærhetskompensasjon) reduserer bassoverskuddet som oppstår når en høyttaler plasseres nær en vegg eller i et hjørne. Et basskutt ved 60, 80 eller 100 Hz, med en helning på 12 dB per oktav, gjør det enklere å integrere en subwoofer.

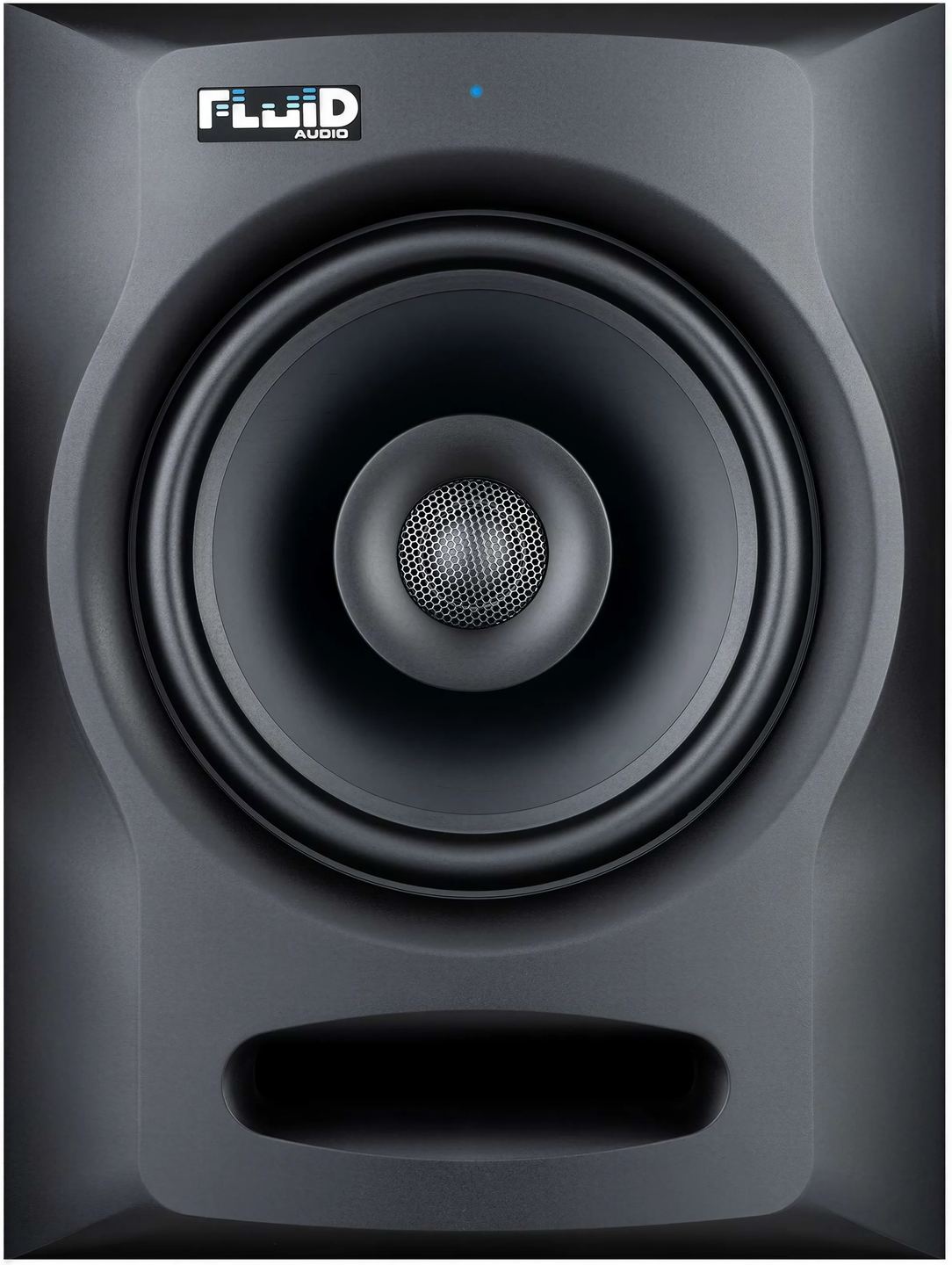

Bassrefleksporten, en åpning som øker effektiviteten i bassområdet, er en spalte i fronten. Plassert foran sender den bassenergien mot lytteren og gjør det mulig å plassere høyttaleren nær en vegg, noe en bakovervendt port gjør vanskelig. Lysdioden på fronten viser høyttalerens status (på, av, standby) og fungerer som referanse for å plassere diskantelementet i ørehøyde.

Kabinett, tilkoblinger og installasjon

Kabinettet i vinylkledd MDF har den nøkkelhullformede fronten som kjennetegner FX-serien. De avrundede kantene begrenser diffraksjon, de uønskede refleksjonene som oppstår ved skarpe kabinettkanter og svekker presisjonen i lydbildet. Med en høyde på 34 cm og en vekt på 7,9 kg kan FX80 fortsatt plasseres på et dypt skrivebord eller på egne stativer.

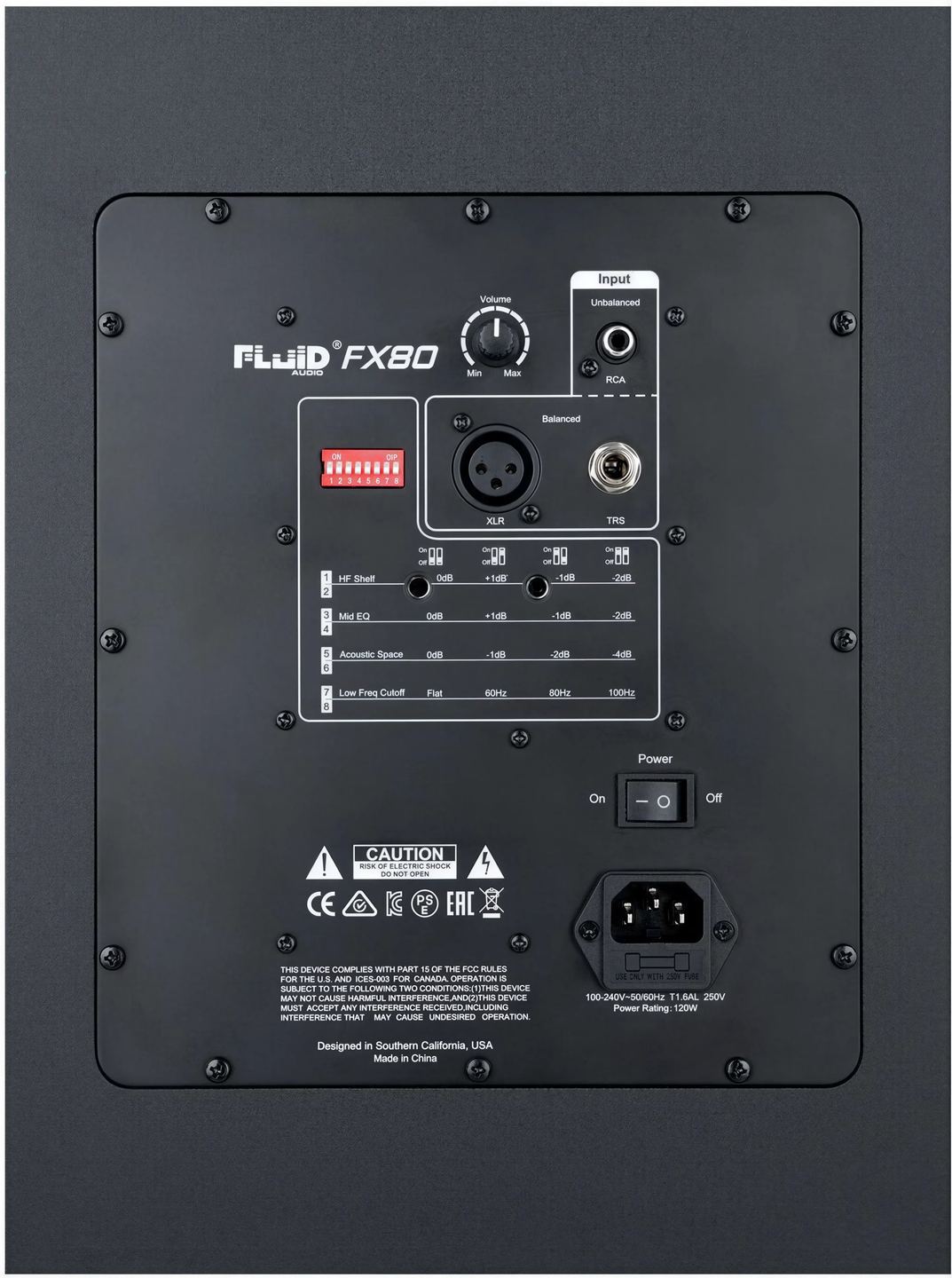

På baksiden finnes tre innganger som passer til de fleste kilder: en balansert XLR og en balansert 6,35 mm jack for et lydkort eller en mikser, og en ubalansert RCA for forbrukerutstyr. En balansert forbindelse overfører signalet via tre ledere og eliminerer forstyrrelser som fanges opp langs kabelen, en fordel over lange avstander. En volumknapp kompletterer panelet. Gjengede M6-innsatser på baksiden kan brukes med et kompatibelt veggfeste eller takfeste, en løsning for side-, bak- eller høydekanalene i et Dolby Atmos-mikseoppsett.

Tekniske spesifikasjoner

Høyttalere

• Bass: 20 cm, kompositt
• Diskant: 25 mm dome
• Kabinett: MDF (medium-density fiberboard)

Forsterkning

• Effekt: 140 W klasse D
  • Bass: 60 W
  • Diskant: 50 W
• Justering av bassnivå
• Justering av diskantnivå
• Automatisk standby-modus

Tilkoblinger

• Innganger:
  • Balansert XLR
  • Ubalansert 6,35 mm jack
  • Ubalansert RCA
• Utganger:
  • Balansert XLR
  • Ubalansert 6,35 mm jack

Dimensjoner og vekt

• Dimensjoner (H × B × D): 340 × 254 × 295 mm
• Vekt: 7,5 kg
