ClearAudio Mini vater

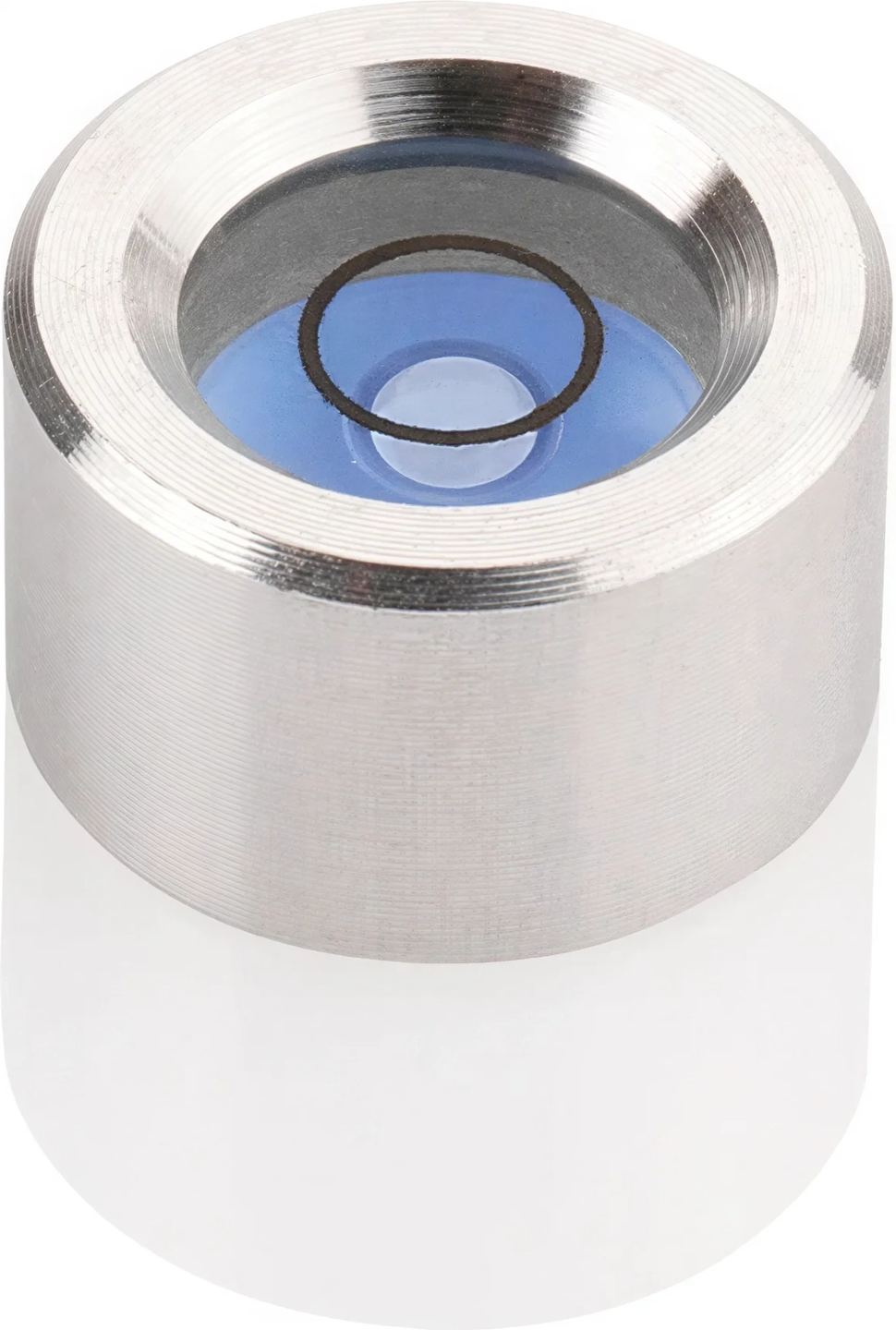

Mini Level Gauge Clearaudio, vateret for pickupholderen

En godt balansert tonearm og riktig stifttrykk er ikke nok hvis pickupen møter rillen på skrå. Pickupens helning, sett både forfra og fra siden, avgjør hvordan diamanten ligger mot rillens to sider. Dette lille vateret fra Clearaudio plasseres på pickupholderen for å kontrollere og justere to parametere som er vanskelige å vurdere med øyet alene: asimut og vertikal sporingsvinkel.

To vinkler som er vanskelige å vurdere med øyet

Den vertikale sporingsvinkelen, ofte omtalt med den engelske forkortelsen VTA, vurderes fra siden. Dette er pickupens helning i forhold til platens overflate, og den avhenger av tonearmens høyde. Det vanlige utgangspunktet er å få armrøret og pickupholderen parallelle med platen når diamanten hviler i rillen, og deretter finjustere ved å heve eller senke tonearmens base. En forskjell på én eller to millimeter ved basen er nok til å endre klangbalansen, slik at diskanten blir hardere eller bassen tykkere.

Asimut vurderes forfra. Pickupen må stå helt vinkelrett på platen, ellers trykker diamanten mer mot den ene siden av rillen enn mot den andre. Den indre rillesiden bærer venstre kanal og den ytre høyre kanal: en skjev pickup gir ubalanse mellom kanalene, dårligere stereoseparasjon og ujevn slitasje på diamanten. Når Mini Level Gauge plasseres flatt oppå pickupholderen, synliggjør det en helning på noen få grader som ellers ville vært umulig å se med det blotte øye.

Et format tilpasset pickupholderen

Clearaudio tilbyr flere vatere, hvert til sitt bruksområde. Det kalibrerte Level Gauge finnes i en grunnversjon, med hus i V2A rustfritt stål eller i gullbelagt rustfritt stål, og brukes til å sette tallerkenen og platespillerens sokkel i vater. High Precision Level Gauge, i aluminium, kalibreres for hånd på en kontrollplan ved fabrikken i Erlangen; med et hull i midten kan det tres over tallerkenens spindel og fungerer også som platevekt. Disse modellene er for store til å få plass på en pickupholder. Mini Level Gauge bygger på samme prinsipp i et mindre format, som får plass på tonearmens pickupholder eller oppå en pickup med flatt hus.

Mini Level Gauge supplerer dermed merkets øvrige justeringsverktøy snarere enn å erstatte dem: tallerkenen settes i vater med en større modell, stifttrykket justeres med en vekt, og Mini Level Gauge overtar når pickupen er montert.

En enkel metode, med sine begrensninger

Et vater måler helning i forhold til horisontalplanet. Avlesningen på pickupholderen gir bare mening hvis tallerkenen selv er i vater: kontrollen begynner derfor med platespilleren før man går videre til pickupen. Deretter utføres kontrollen med diamanten hvilende på en stillestående plate og tallerkenen i ro, ved å legge vateret forsiktig på plass. Vekten øker stifttrykket et øyeblikk og komprimerer nålefanens oppheng litt: avlesningen gjøres raskt, og vateret fjernes før justeringen utføres.

Vateret viser helningen til pickupholderen eller pickuphuset, ikke til selve diamanten. Hvis spissen er montert en anelse skjevt på nålefanen, garanterer ikke en helt vannrett pickupholder korrekt asimut. Mini Level Gauge gir et pålitelig mekanisk utgangspunkt som deretter kan finjusteres ved lytting eller måling. Til dette neste trinnet tilbyr Clearaudio Azimuth Optimiser, som måler pickupens elektriske egenskaper. For VTA gjør merkets VTA-Lifter det mulig å utføre repeterbare justeringer i trinn på en hundredels millimeter, både på tonearmer fra Clearaudio og fra Rega, Linn og Pro-Ject.

Tekniske spesifikasjoner

Dimensjoner

• Lengde: 45 mm
• Bredde: 15 mm
• Dybde: 15 mm

Materialer

• Gjennomsiktig plastkropp
• Rød flottør
• Svart plastfeste

Spesifikasjoner

• Maksimal temperatur: 80 °C
• Maksimalt trykk: 1 bar
• Kompatible væsker: vann, olje, kjølevæske
• Kun vertikal montering

Installasjon

• Festes med 2 M4-skruer
• Tetningsring inkludert
• Monteringsposisjon: vertikal ± 5°

Samsvar

• Beskyttelsesgrad IP65
• Sertifisert CE, RoHS
