Velodyne SCIWDVR + SCIWBB: veggmontert subwoofer med dobbeltmodul

Dype bassfrekvenser uten synlig plassbehov? Det er løftet som holdes av dette innbyggingssystemet i SubContractor-serien. Velodyne har her utviklet en radikal tilnærming: et T-formet høyttalerelement montert vertikalt i veggtykkelsen, kombinert med et bakre, forseglet kabinett. Når systemet er installert, er det kun en smal grill som røper tilstedeværelsen av en subwoofer som kan gå ned til 22 Hz.

Et rektangulært element utviklet for veggintegrasjon

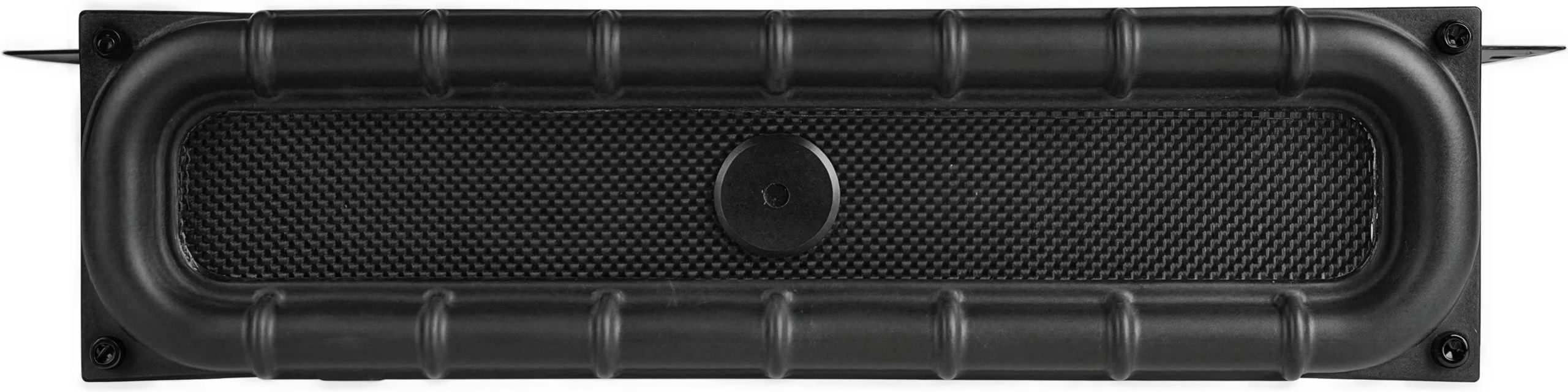

Kjernen i SCIWDVR er et patentert høyttalerelement med uvanlig form: en rektangulær membran på 3 x 13,25 tommer (omtrent 7,6 x 33,6 cm) montert i en vertikal «T». Denne geometrien svarer på en helt spesifikk begrensning. I en standard vegg overstiger ikke avstanden mellom stenderne 9 cm i dybden. Et klassisk, sirkulært element med horisontal slaglengde ville overføre vibrasjonene direkte til de omkringliggende gipsplatene. Ved å orientere membranen oppover eller nedover, avhengig av monteringsretningen, begrenser Velodyne den mekaniske energien til innsiden av kabinettet i stedet for å spre den i konstruksjonen.

Talespolen på 3 tommer med dobbel vikling og neodymmagnet på 275 oz gir elementet en maksimal slaglengde på 25 mm. Dette er høyt for et element med denne overflaten: det kompenserer den reduserte membranflaten med stor slaglengde, noe som gjør det mulig å oppnå lydtrykknivåer som kan sammenlignes med en frittstående 10-tommers subwoofer.

To moduler for å forenkle installasjonen

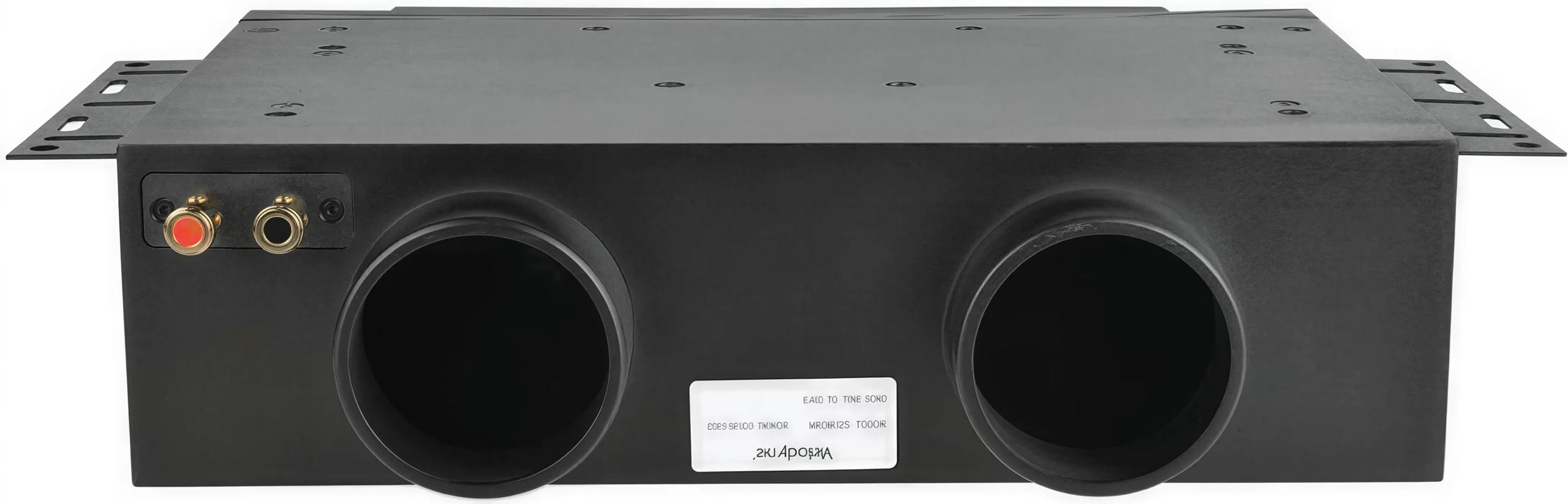

Systemet består av to elementer som leveres separat. SCIWBB er bak-kabinettet, et lukket kabinett med 4 mm tykke vegger, kraftig dempet for å unngå uønskede resonanser. Det festes mellom stendere i tre- eller metallstenderverk, ideelt før veggplatene monteres. SCIWDVR, som inneholder elementet og grillen, kobles deretter til via fleksible silikonslanger.

I nybygg monterer installatøren først bak-kabinettet, lukker veggen med gipsplater, og skjærer så ut åpningen til grillen og kobler til høyttalermodulen. I en renovering er dette fortsatt mulig, men krever nøyaktig lokalisering av stendere og fravær av elektriske rør eller andre installasjoner i monteringssonen. Minste senteravstand mellom stendere er 16 tommer (40 cm), noe som tilsvarer nordamerikansk standard, men som kan være utfordrende i enkelte europeiske konstruksjoner med tettere stenderavstand.

To griller, to integrasjonsfilosofier

Velodyne leverer to grillalternativer. Standardgrillen måler 43 x 35 cm og gir direkte tilgang til elementet for service eller utskifting. Designer-grillen, som er betydelig mer diskret (46 x 12 cm), viser kun en smal åpning. Den forutsetter derimot at resten av kabinettet ligger skjult bak veggplaten, uten mulighet for senere inngrep uten demontering.

Valget mellom de to avhenger av hva som prioriteres: maksimal diskresjon eller tilgjengelighet. Begge grillene er hvitlakkerte og kan males i samme farge som veggen.

Akustiske ytelser og forsterkerkrav

SCIWDVR har et frekvensområde fra 22 til 120 Hz ved -3 dB, med harmonisk forvrengning under 5 %. Dette er en passiv subwoofer uten innebygd forsterker. Velodyne anbefaler forsterkeren SC-1250 i samme serie, som leverer 1250 W RMS i 4 ohm (3000 W peak) og har DSP med automatisk EQ over sju bånd, justerbart lavpassfilter fra 30 til 160 Hz og forhåndsinnstillinger tilpasset hver modell i SubContractor-serien.

Det er teknisk mulig å bruke en annen forsterker, men SC-1250 inneholder spesifikke EQ-kurver for hvert kabinett i serien. Uten disse korreksjonene kan resultatet mangle linearitet eller kontroll i de dypeste bassfrekvensene. Forsterkeren kan drive to SCIWDVR samtidig, en nyttig konfigurasjon i større rom eller for å jevne ut romresonanser.

Tekniske spesifikasjoner

Høyttalerkonstruksjon

• Patentert konstruksjon med vertikalt T-formet høyttaler
  • Reduserer vibrasjoner som overføres til veggene
  • Begrenser den mekaniske energien til kabinettet
• Effektiv stempelstørrelse: 3 x 13,25 tommer
• Svingspole: 3-tommers med dobbel vikling
• Magnet: 275 oz neodym
• Maksimal slaglengde: 25 mm
• Høyttalerretning: kan vendes oppover eller nedover avhengig av installasjon
• Magnetisk skjerming: kompatibel med CRT-skjermer

Modulært installasjonssystem

• To moduler for enklere installasjon
  • Høyttalermodul SCIWDVR
  • Bakre kabinettmodul SCIWBB
• Forseglet bakre kabinett
  • 4 mm tykk konstruksjon
  • Kraftig dempet
• Tilkobling via silikon-gummikanaler

Mål og tilbehør

• Samlede mål: 72 x 35,6 x 8,9 cm (uten griller)
• Standardgrill: 43 x 35 cm
  • Gir tilgang for service og vedlikehold
• Designergrill: 46 x 12 cm
  • Diskré profil
  • Krever finér/plate over kabinettet

Installasjon og krav

• Nybygg: fest det bakre kabinettet mellom stenderne, monter gipsplater, og installer deretter høyttaler og grill
• Renovering: krever nøyaktig lokalisering av stendere og fravær av hindringer
• Krav til stenderverk: senteravstand minimum 16 tommer (omtrent 40 cm)
• Total fraktvekt: 19,5 kg (2 esker)

Akustiske ytelser

• Frekvensrespons: 22–120 Hz (-3 dB)
• Harmonisk forvrengning: < 5 %
• Lydgjengivelse: presis, kontrollert, skarpe transienter
