Hana EL MKII
Presentasjon
Å erstatte pickupen som følger med platespilleren, med en håndmontert japansk moving coil-pickup har vært rollen til E-serien fra Hana siden merket ble lansert i 2015. Denne andre generasjonen av versjonen med lavt utgangsnivå overtar huset med messingdeksel, det dempende belegget og generatoren med 8 ohms spoler fra de dyrere modellene i sortimentet. Den elliptiske diamanten og nålearmen i aluminium er de samme som på den første EL.
En generator hentet fra de mer avanserte modellene
Den mest omfattende endringen finnes inne i pickupen. EL MKII får generatoren med Alnico-magneter og 8 ohms spoler av 4N-kobber som ble utviklet for Hana ML, og deretter tatt i bruk i Umami Blue og SL MKII. Alnico, en legering av aluminium, nikkel og kobolt, er magnetmaterialet Hana bruker i hele sortimentet, fra E-serien til Umami Black. Generatorens følsomme deler og utgangspinnene får en kryogen behandling, en prosess som brukes på alle merkets pickuper.
Sammenlignet med den første EL går spoleimpedansen fra 30 til 8 ohm og utgangsspenningen fra 0,5 til 0,4 mV. Den anbefalte belastningen reduseres i samme forhold: Der den gamle versjonen krevde mer enn 400 ohm, klarer EL MKII seg med en verdi over 80 ohm. Innstillingen på 100 ohm, som finnes på de fleste MC-phonotrinn, blir det naturlige utgangspunktet, uten at man må lete etter en mellomverdi som enkelte forforsterkere ikke tilbyr.
Et tyngre hus i messing og elastomer

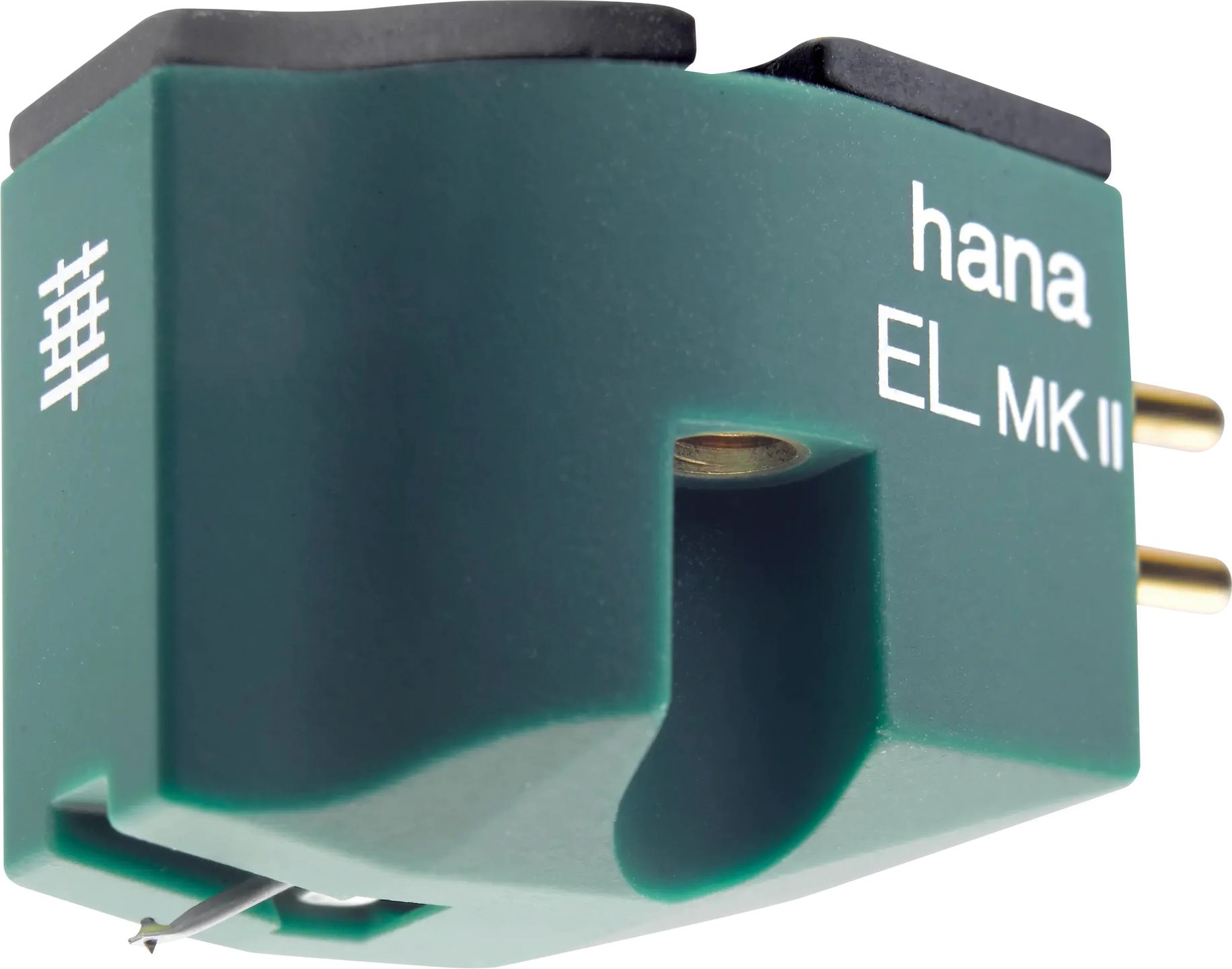

Det mosegrønne huset, E-seriens kjennetegn, får nå samme form som huset i M-serien. Det har et elastomerbelegg som demper mekaniske resonanser i huset, og et presisjonsmaskinert messingdeksel på toppen. Dette dekselet har gjengede hull: Skruene strammes direkte i pickupen, uten at man må holde en mutter med fingertuppene under pickupskallet. Festeskruer og en liten unbrakonøkkel følger med.
Messingen øker massen fra 5 g på den første EL til 8,6 g. Denne økningen bringer pickupen nærmere vektområdet som de fleste tonearmer på markedet er beregnet for, og gir en fastere kobling til pickupskallet. På svært lette tonearmer, eller armer der motvekten har begrenset vandring, er det fortsatt lurt å kontrollere at det er mulig å balansere armen med en pickup av denne vekten.
Elliptisk diamant og avlesning av rillen
«E» i serien viser til den elliptiske profilen på den syntetiske diamanten, som er montert på en nålearm i aluminium. En elliptisk nålespiss har en mindre kontaktradius mot rillens sider enn en konisk nålespiss: Den følger de fine høyfrekvente modulasjonene bedre, men krever til gjengjeld litt mer nøyaktig innretting, ettersom feiljustering får konsekvenser raskere enn med en konisk profil.
Anbefalt stifttrykk er 2 g, en verdi der pickupen sporer modulasjoner med opptil 70 µm amplitude, noe som gir en god margin for kraftige rillemodulasjoner. Frekvensresponsen strekker seg fra 15 Hz til 25 kHz, kanalseparasjonen når 25 dB ved 1 kHz, og nivåforskjellen mellom kanalene holder seg under 1,5 dB.
Hvilken phonoforforsterker passer til 0,4 mV
Med 0,4 mV på utgangen tilhører EL MKII klart familien av moving coil-pickuper med lavt utgangsnivå. Den krever en MC-phonoinngang med høy forsterkning (omtrent 60 dB eller mer), enten det er en separat phonoforforsterker eller MC-trinnet i en integrert forsterker. En vanlig MM-inngang med 47 kΩ og rundt 40 dB forsterkning gir ikke tilstrekkelig forsterkning: Nivået forblir lavt, og når volumet økes, blir bakgrunnsstøyen mer fremtredende.
For et anlegg som bare har en MM-inngang, tilbyr Hana versjonen med høyt utgangsnivå fra samme generasjon, EH MKII, som har det samme huset med messingdeksel og den samme elliptiske diamanten. Den andre løsningen er å koble inn en opptransformator (step-up) tilpasset pickuper med lav impedans mellom platespilleren og MM-inngangen.
Tekniske spesifikasjoner
Type og lydytelse
- Type: lavutgangs moving coil-pickup (MC)
- Utgangsnivå: 0,4 mV ved 1 kHz
- Frekvensrespons: 15 – 25000 Hz
- Kanalseparasjon: 25 dB ved 1 kHz
- Kanalbalanse: < 1,5 dB ved 1 kHz
Elektriske spesifikasjoner
- Spoleimpedans: 8 Ω ved 1 kHz
- Anbefalt belastning: 80 – 100 Ω
Avspilling og justering
- Diamant: limt elliptisk
- Anbefalt stifttrykk: 2,0 g
- Sporingsevne: 70 µm ved 2 g
Konstruksjon og materialer
- Nålefane: aluminium
- Magneter: Alnico
- Spoler: 4N-kobber
- Hus: elastomerbelegg med messingbase
Vekt
- Vekt: 8,6 g
Ofte stilte spørsmål
Hva betyr navnet EL MKII ?
«E» viser til seriens elliptiske diamantstift, «L» til den lave utgangsspenningen (lavt utgangsnivå), i motsetning til EH med høyt utgangsnivå. MKII betegner andre generasjon. Hana, 華 på japansk, betyr «strålende og praktfull».
Hvor og av hvem produseres pickupen?
Hana er merket til Excel Sound, en produsent av pickuper med base i Yokohama, grunnlagt i 1970 av Masao Okada, som fortsatt designer merkets modeller. Hver Hana-pickup, fra E-serien til Umami Black, monteres for hånd av det samme teamet av håndverkere.
Kan stiften byttes ut av brukeren?
Nei. Som på alle moving coil-pickuper er stiften og nålearmen fast forbundet med generatoren: det finnes ingen erstatningsdiamant som kan klipses av, slik som på mange moving magnet-pickuper. En slitt stift krever arbeid på verksted eller utskifting av pickupen.
Hvilket omsetningsforhold bør jeg velge for en opptransformator?
En transformator multipliserer spenningen med omsetningsforholdet og dividerer belastningen som pickupen ser, med kvadratet av dette forholdet. Med et omsetningsforhold på 1:20 (26 dB) koblet til en MM-inngang på 47 kΩ ser pickupen omtrent 117 ohm, over terskelen på 80 ohm, og MM-inngangen mottar rundt 8 mV, et nivå som kan sammenlignes med det fra en vanlig MM-pickup. Et høyere omsetningsforhold ville senke belastningen under den anbefalte verdien.
Forforsterkeren min tilbyr bare 47 kΩ og 100 ohm: Hvilken innstilling bør jeg velge?
Begge verdiene overstiger den anbefalte terskelen på 80 ohm, men det er innstillingen på 100 ohm som samsvarer med Hanas anbefaling for denne pickupen. Mellomliggende verdier, hvis forforsterkeren tilbyr dem, ligger innenfor det tillatte området og kan brukes til å finjustere balansen ut fra resten av anlegget.
Kan pickupen monteres på alle pickupholdere?
Den bruker standardfestet med to skruer med en avstand på en halv tomme, som er vanlig på de aller fleste tonearmer og avtakbare pickupholdere. Platespillere med en proprietær pickup, festet med et produsentspesifikt system, er ikke kompatible med den.
Kan man spille 78-plater med EL MKII?
Nei. 78-plater i skjellakk har mye bredere riller enn mikrosporplater, og krever en stift med større radius. Den elliptiske diamanten på EL MKII er slipt for vinylplater med 33 og 45 omdreininger per minutt.
