Elipson Classic Sub 8

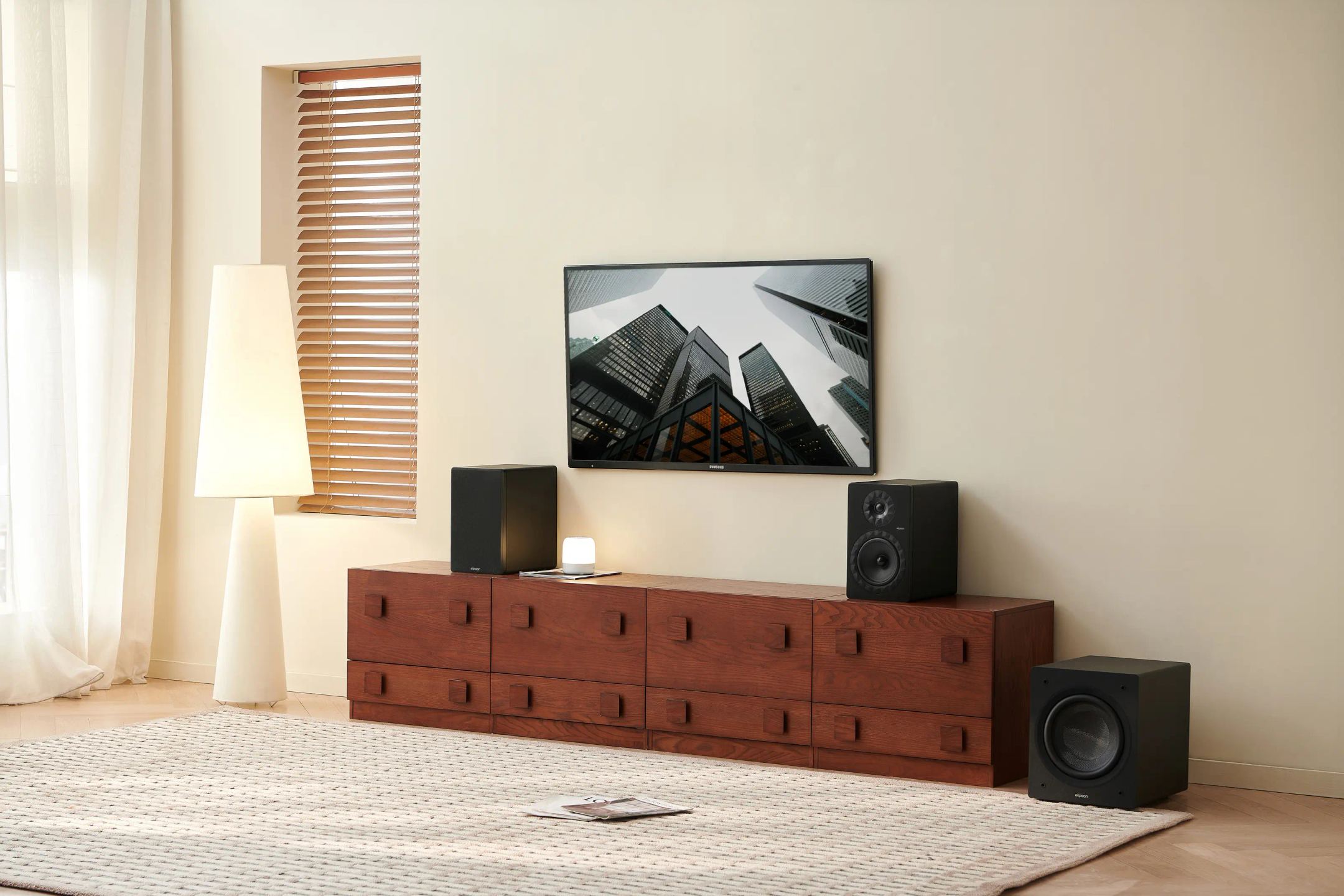

Å gi et par kompakte høyttalere et solid fundament uten å ofre et hjørne av stuen: Det er oppgaven til den minste modellen i Elipsons nye Classic Sub-serie. Med en bredde på litt over 25 cm og en høyde på rundt 30 cm passer denne aktive subwooferen under et TV-møbel og tar seg av den nederste delen av frekvensområdet som små høyttalere ikke dekker, både til musikk og film.

En svart kube på 25 cm som ikke gjør noe vesen av seg

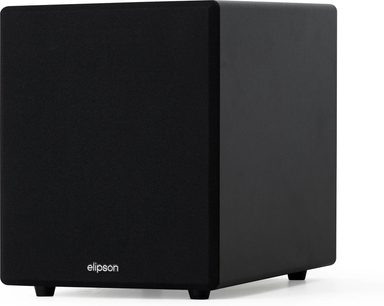

Kabinettet har en nesten kubisk form med mål på 256 × 322 × 350 mm og svart finish. Høyttalerelementet stråler fremover, noe som gjør det enkelt å rette subwooferen ut mot rommet, og små føtter løfter kabinettet opp fra gulvet. En grill dekker fronten og øker dybden med bare 14 mm. Med en vekt på 10,1 kg er Classic Sub 8 lett å flytte, en nyttig detalj når man skal finne den beste plasseringen i rommet.

Et høyttalerelement på 20 cm og 150 watt i klasse D

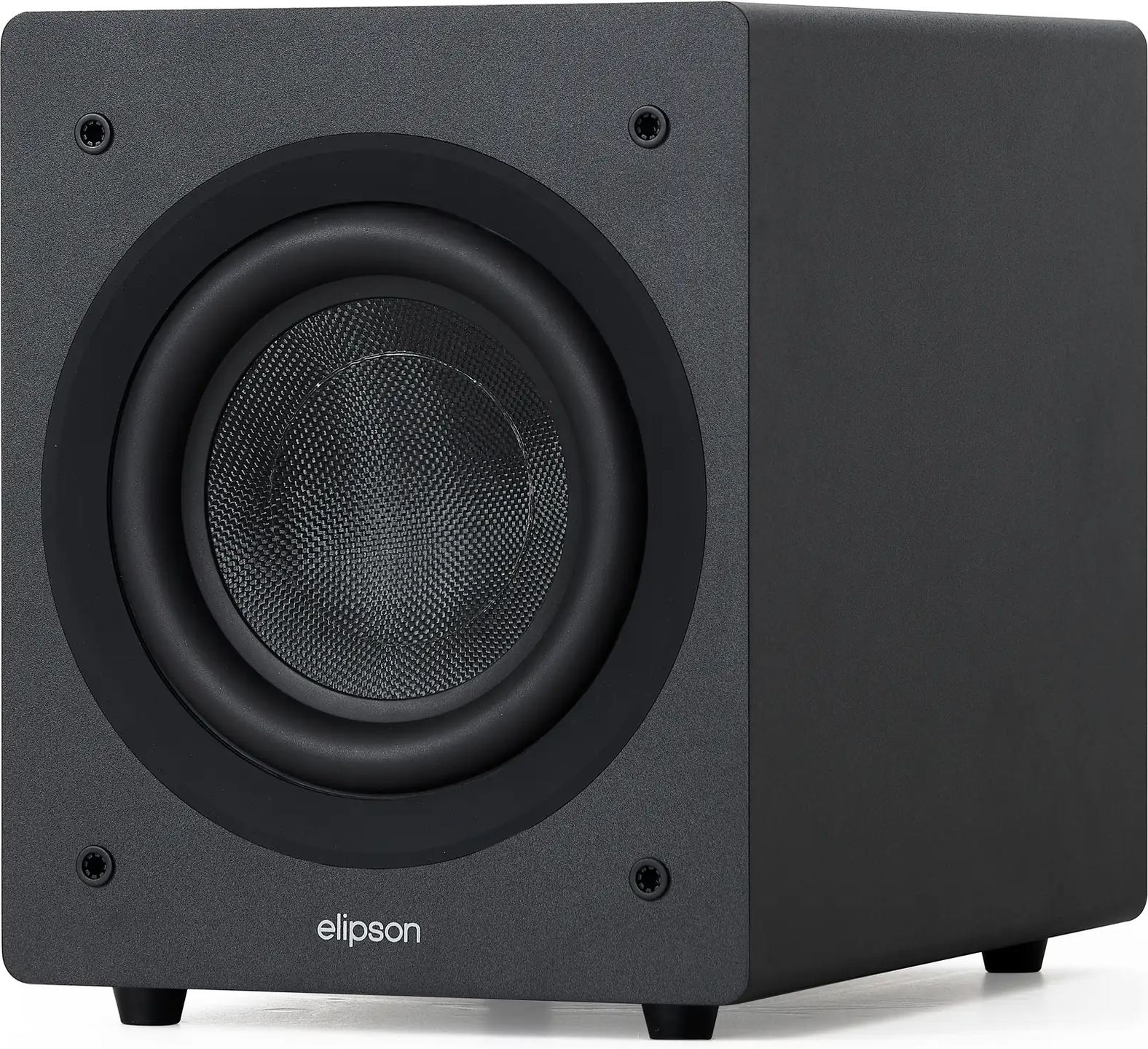

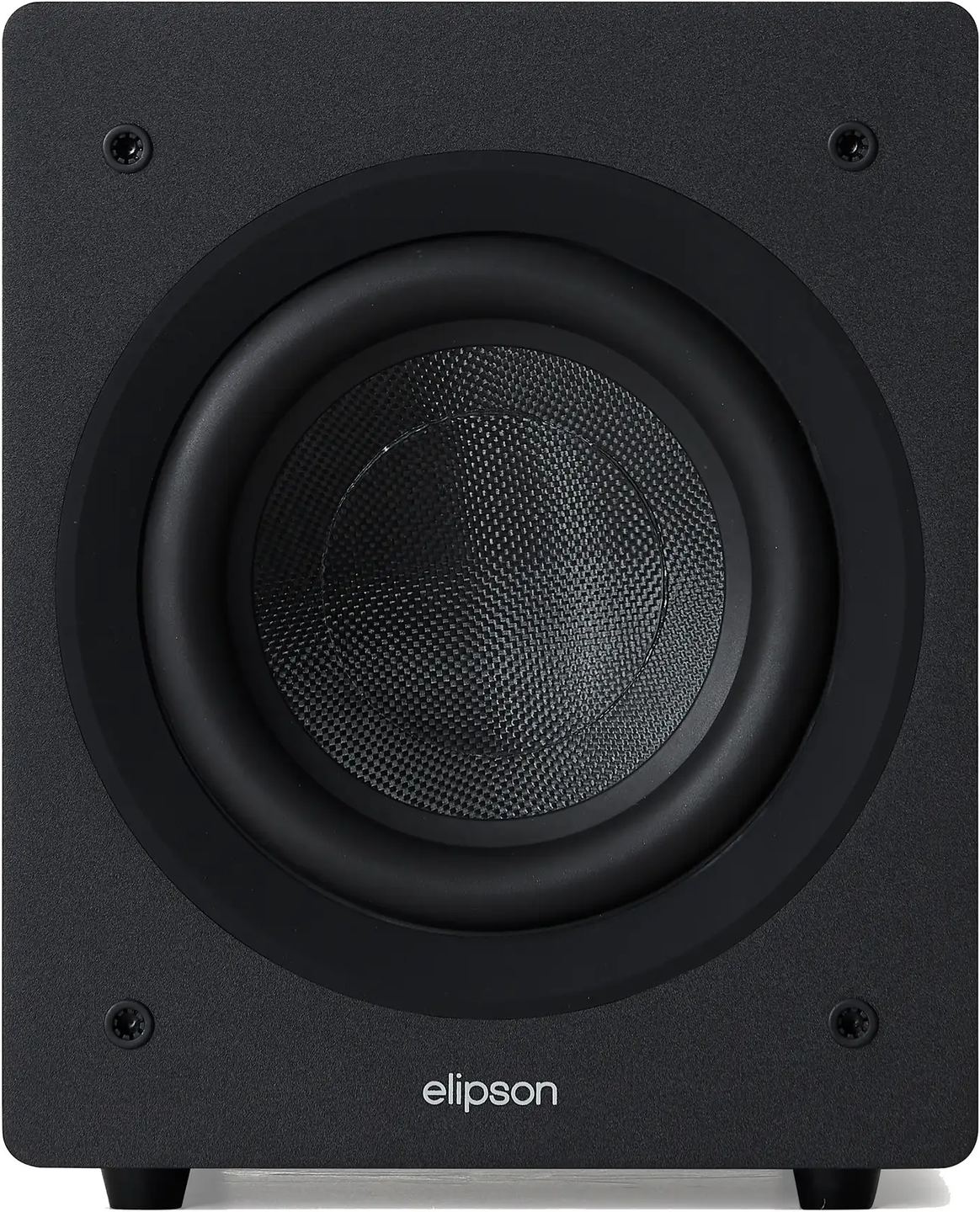

Høyttalerelementet på 200 mm bruker en membran av glassfiber, et materiale som er både lett og stivt. Denne stivheten er viktig i bassen: Membranen beveger seg som én enhet, som et stempel, uten å deformeres når lydnivået øker, og den lave massen hjelper den med å følge anslagene fra en stortromme eller kontrabass uten å henge etter. En klasse D-forsterker på 150 W driver elementet. Denne typen forsterker har høy virkningsgrad og utvikler lite varme, noe som forklarer at den får plass i et så kompakt kabinett.

Bassreflekskonstruksjonen kompletterer det hele. En port utnytter luften i kabinettet til å utvide frekvensresponsen nedover, med høyere effektivitet enn et lukket kabinett med samme volum. Elipson oppgir en frekvensrespons på 37 til 200 Hz ved ± 3 dB, det vil si at nivået holder seg innenfor 3 dB over eller under gjennomsnittsverdien i hele dette området. Under 37 Hz produserer subwooferen fortsatt lyd, men med avtakende nivå. Automatisk standby slår av forsterkeren når det ikke er noe signal, og aktiverer den igjen så snart en kilde gir lyd fra seg.

Forsterkning ved 33 Hz og filter ved 22 Hz, to innstillinger som utfyller hverandre

Bassforsterkningen legger til 6,3 dB rundt 33 Hz, like under den nedre grensen for den nominelle frekvensresponsen. På papiret tilsvarer 6 dB omtrent fire ganger så mye elektrisk effekt ved denne frekvensen: nok til å gi mer fylde til buldringen i et filmlydspor, de dype tonene fra et orgel eller syntetisk bass. Denne økningen stiller til gjengjeld større krav til forsterkeren og høyttalerelementets slaglengde. Ved moderat volum eller i et rom av rimelig størrelse gir den mer fylde i det dypeste registeret; ved høyt lydnivå i et stort rom bringer den subwooferen raskere mot grensene sine.

Det subsoniske filteret virker i motsatt retning. Det demper alt under 22 Hz med en steilhet på 12 dB per oktav. Disse frekvensene er knapt hørbare, men de finnes i enkelte innspillinger og i rumlingen fra en platespiller. I et bassreflekskabinett bremses ikke høyttalerelementet lenger av luften i kabinettet under portens avstemningsfrekvens: Hvis det skulle gjengi denne infrabassen, ville det gjøre store, unødvendige bevegelser. Filteret beskytter membranen og reserverer forsterkerens effekt til den delen av frekvensområdet som er hørbar.

Koble subwooferen til en stereo- eller hjemmekinoforsterker

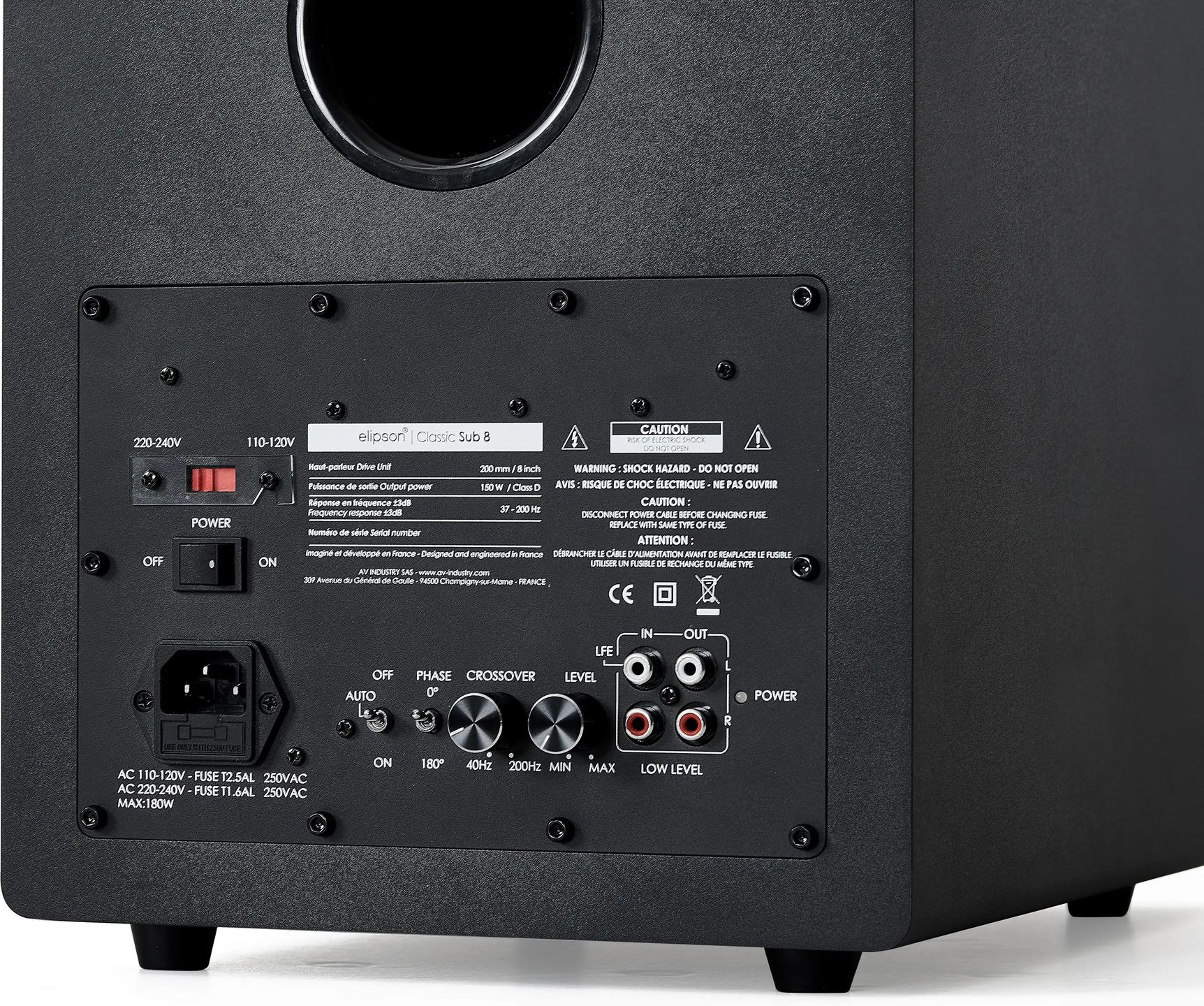

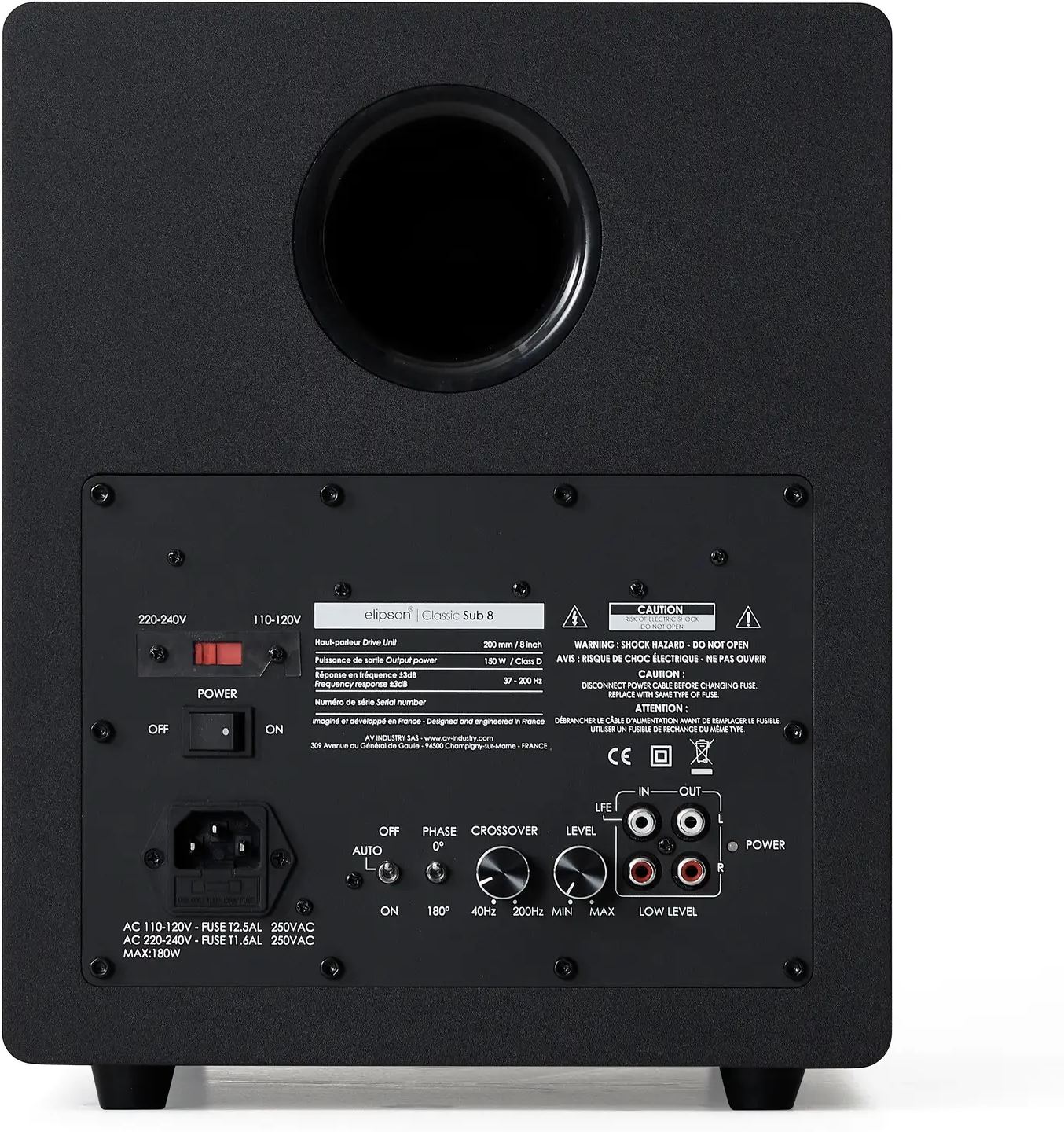

Tilkoblingene består av venstre/høyre linjeinnganger og -utganger på lavt signalnivå. Med en stereoforsterker er det nok å koble forforsterkerutgangen eller subwooferutgangen til de to inngangene på Classic Sub 8. Med en hjemmekinoforsterker kobles SUB-utgangen (eller LFE) til én av inngangene med en enkel RCA-kabel. Forsterkeren håndterer da selv fordelingen mellom høyttalere og subwoofer: Subwooferens delefrekvens settes til maksimum, 200 Hz, slik at det interne filteret ikke forstyrrer forsterkerens filter.

Linjeutgangene fører signalet videre til et annet apparat. Den vanligste bruken er å kjedekoble en ekstra subwoofer: To basskilder plassert på ulike steder i rommet fordeler energien bedre og demper toppene og fallene som romakustikken skaper avhengig av lytteposisjonen.

Juster delefrekvens og fase for en overgang uten hull

I stereo, uten basshåndtering i forsterkeren, er det subwooferens delefrekvens, som kan justeres fra 40 til 200 Hz, som avgjør hvor den overtar for høyttalerne. Et godt utgangspunkt er å sette den litt over den oppgitte nedre grensen for hovedhøyttalerne: rundt 70 til 80 Hz for bokhyllehøyttalere som går ned til 55 eller 60 Hz, lavere for gulvstående høyttalere. En for høy delefrekvens gjør den nedre mellomtonen tykkere og gjør det mulig å lokalisere subwooferen; en for lav delefrekvens etterlater et hull mellom de to.

Fasevelgeren på 0° / 180° korrigerer et annet problem. Avhengig av avstanden mellom subwooferen og høyttalerne kan lydbølgene ankomme lytteposisjonen forskjøvet og delvis kansellere hverandre rundt delefrekvensen. Innstillingen gjøres etter gehør, sittende på den vanlige lytteplassen, med et musikkstykke med en jevn basslinje: Stillingen som gir den fyldigste bassen, er den riktige. Plasseringen er like viktig som disse innstillingene, siden et hjørne øker nivået, men også forsterker rommets resonanser.

Tekniske spesifikasjoner

Konstruksjon og forsterkning

• Type: aktiv subwoofer med bassrefleks
• Forsterkning: 150 W, klasse D
• Høyttalerelement: diameter på 200 mm, membran i glassfiber

Akustisk ytelse og innstillinger

• Frekvensrespons: fra 37 til 200 Hz (± 3 dB)
• Subsonisk filter: 22 Hz, helning på 12 dB/okt.
• Delefrekvens: variabel fra 40 til 200 Hz
• Bassforsterkning: +6,3 dB ved 33 Hz
• Fase: 0° / 180°
• Standby: automatisk

Tilkoblinger

• Linjeinnganger: venstre / høyre, lavnivå
• Linjeutganger: venstre / høyre, lavnivå

Mål og vekt

• Mål (bredde × høyde × dybde)
  • Uten frontgitter: 256 × 322 × 350 mm
  • Med frontgitter: 256 × 322 × 364 mm
  • Emballasje: 366 × 480 × 435 mm
• Nettovekt: 10,1 kg
• Bruttovekt: 12 kg
