Elipson Classic Sub 12

I en stor stue svekkes gulvhøyttalere ofte rundt 40 Hz, og det er under denne grensen at drønnet fra en eksplosjon på kino, den dypeste tonen fra et orgel eller subbassen i en elektronisk produksjon befinner seg. Den største modellen i Elipsons Classic Sub-serie overlater denne siste oktaven til et høyttalerelement på 30 cm og 300 W forsterkereffekt, i et svart kabinett på over 20 kg med stilrent design og enkle innstillinger.

Et høyttalerelement på 30 cm drevet av 300 W i klasse D

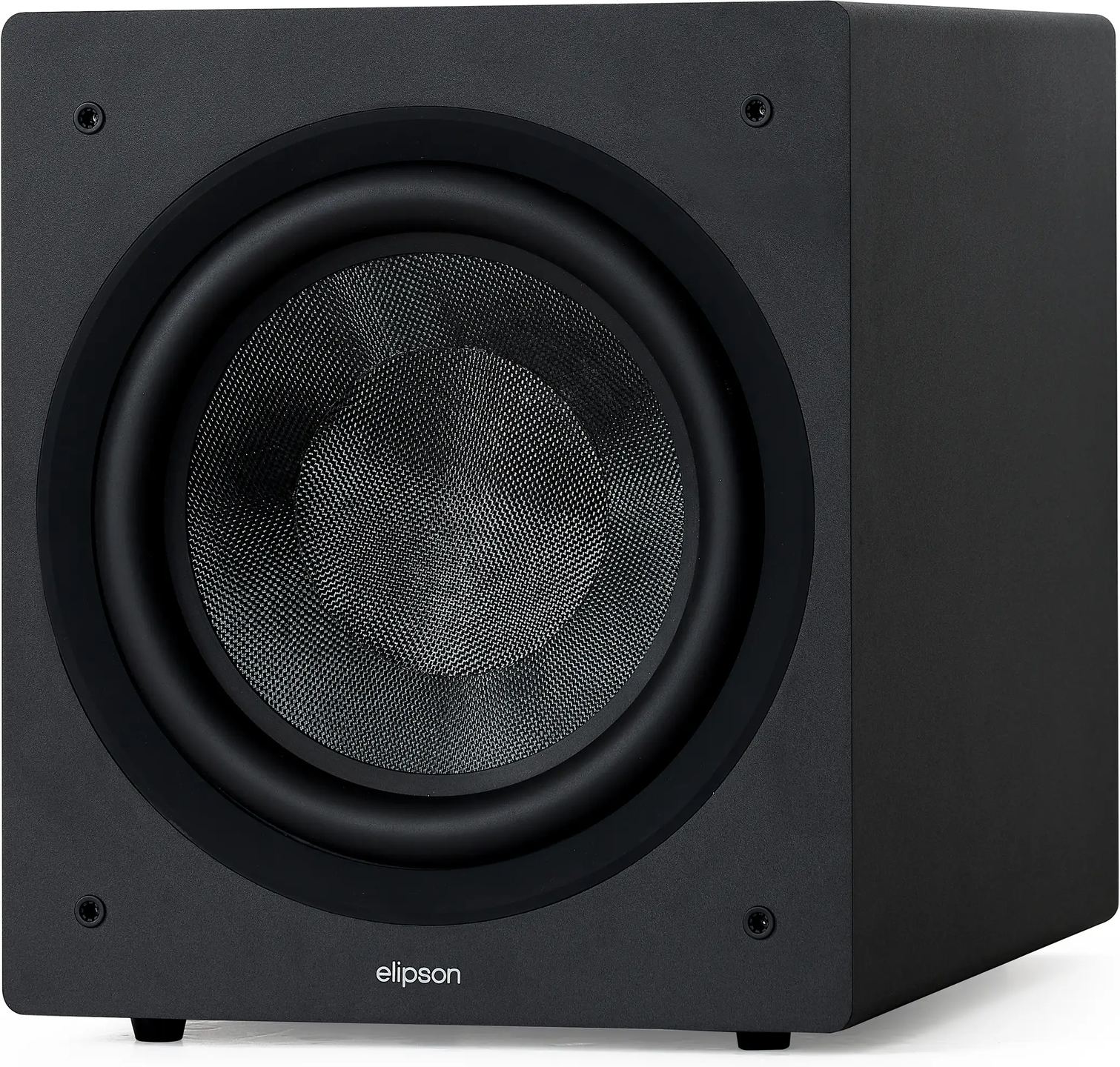

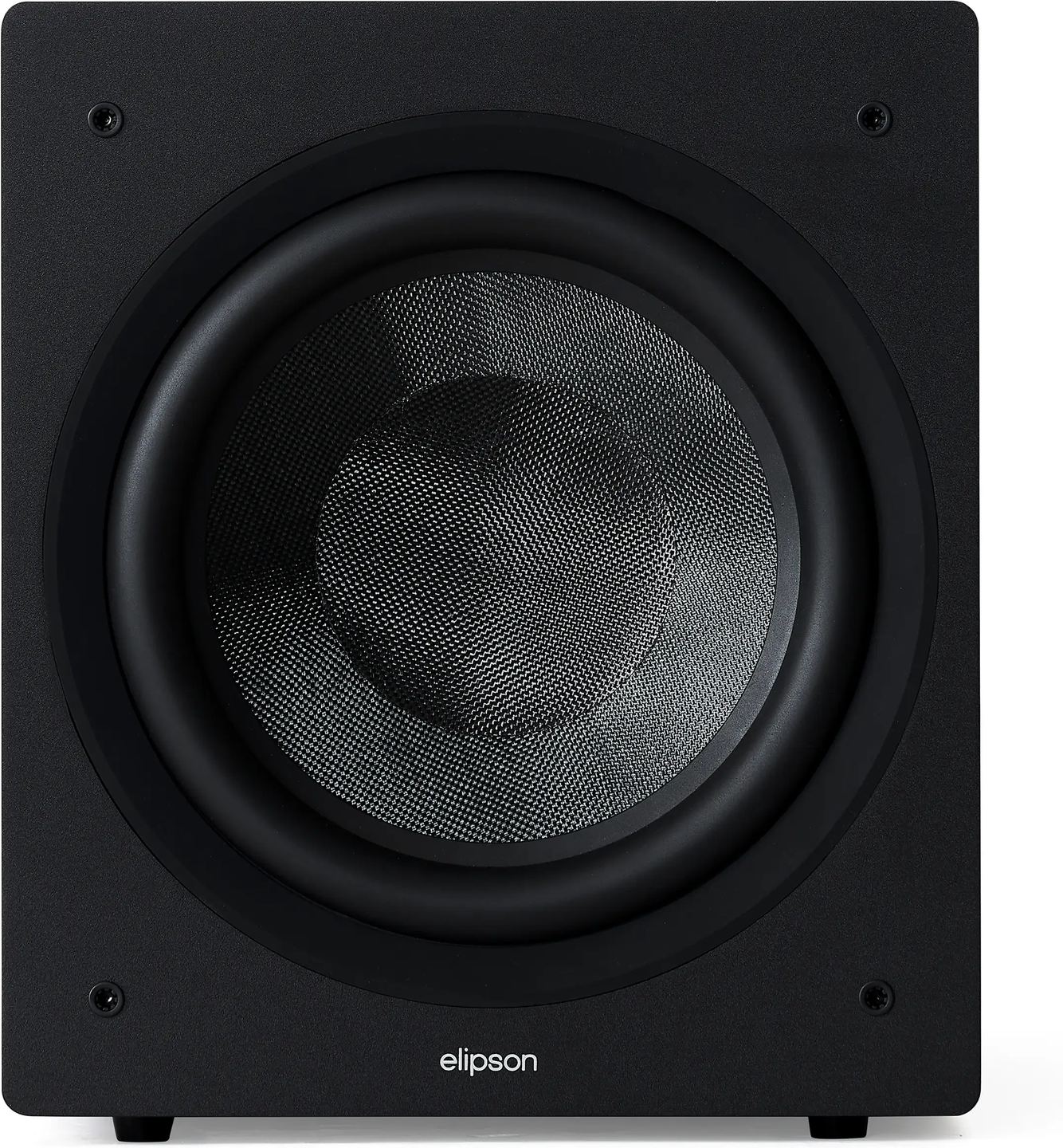

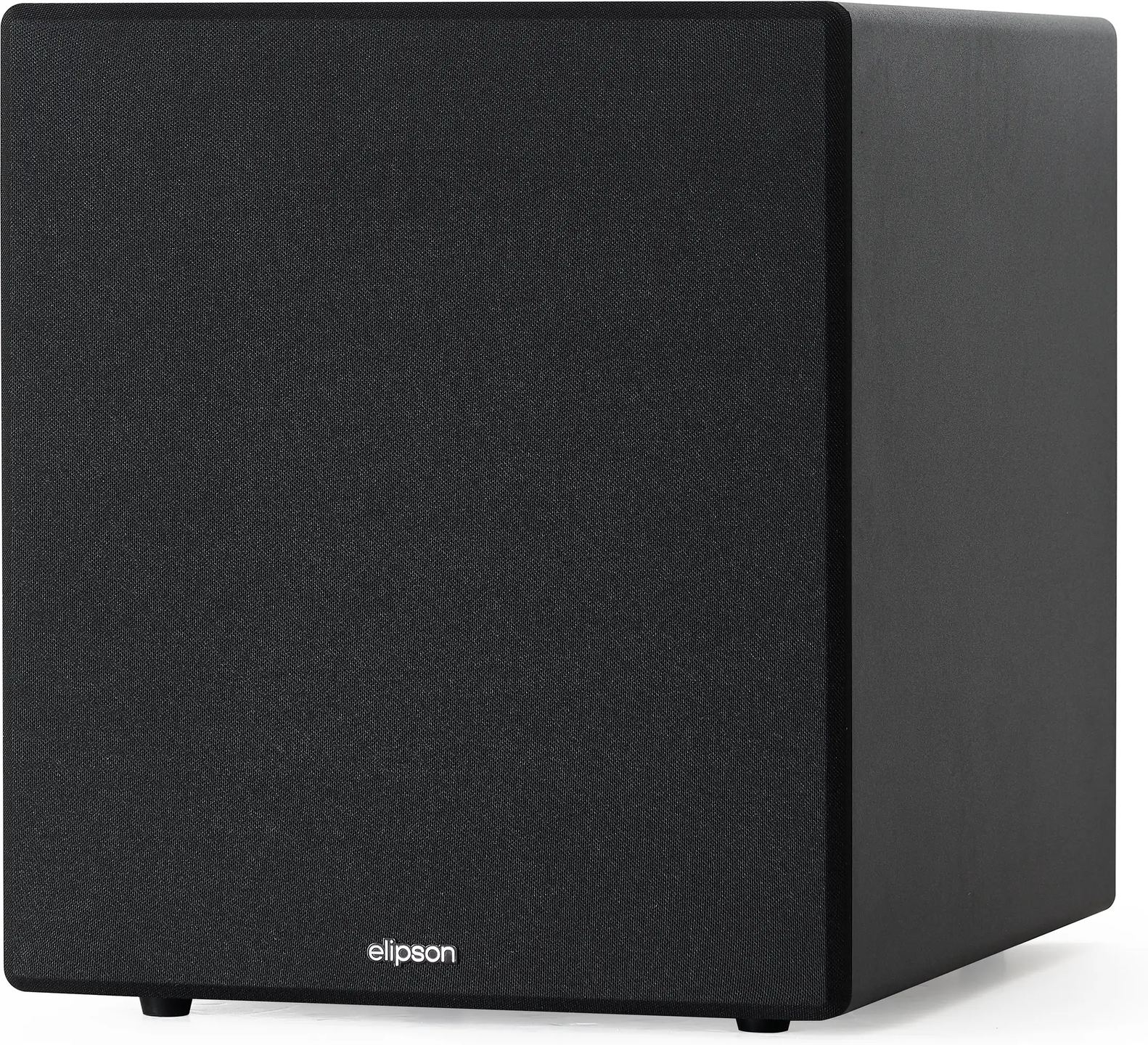

Høyttalerelementet på 300 mm stråler fremover, bak et avtakbart gitter, og bruker en membran av glassfiber, et komposittmateriale som er både stivt og lett. Denne stivheten er viktig i en subwoofer: For å gjengi 30 Hz ved høyt lydnivå beveger membranen seg flere millimeter frem og tilbake, og et for mykt materiale ville deformeres under denne bevegelsen, med mindre presis bass og hørbar forvrengning som resultat. Her beveger den lydutstrålende flaten seg som én enhet, som et stempel.

Forsterkeren på 300 W arbeider i klasse D, en svitsjeteknologi som omdanner nesten all energien som forbrukes, til nyttig effekt. Den utvikler lite varme, tar liten plass i kabinettet og har reserver til toppene i et lydspor.

Kabinettet har bassreflekskonstruksjon: En port, en slags avstemt kanal, utnytter bølgen som sendes ut fra baksiden av membranen og bringer den i fase igjen for å forsterke bassen rundt avstemningsfrekvensen. Innvendige avstivninger gjør veggene stivere, slik at de ikke vibrerer under lufttrykket og tilfører lyden sine egne resonanser. Totalvekten på 20,4 kg, plassert på føtter som isolerer kabinettet fra gulvet, gir en pekepinn om tykkelsen på platene. Finishen er svart, uten andre varianter.

Ned til 25 Hz: digital forsterkning og beskyttelsesfilter

Frekvensresponsen strekker seg fra 25 til 160 Hz ved ±3 dB, noe som plasserer subwooferen i området der man kjenner trykket i rommet mer enn man hører det. For å oppnå dette med et kabinett av rimelig størrelse forsterker digital signalbehandling (DSP) området rundt 33 Hz med 6 dB. Menneskeøret mister mye følsomhet ved disse frekvensene, særlig ved moderat volum, og denne forsterkningen opprettholder et merkbart bassfundament selv ved lytting om kvelden.

Denne økningen har en fysisk kostnad som det er greit å kjenne til: 6 dB ekstra ved en frekvens krever fire ganger så mye elektrisk effekt ved denne frekvensen. De 300 W belastes derfor mer rundt 33 Hz enn ellers, og ved svært høyt lydnivå i et stort rom er det i dette området reservene først tar slutt.

Subsonisk filter kompletterer løsningen. Det er satt til 23 Hz med en helning på 12 dB per oktav og demper gradvis alt under denne frekvensen. I en bassreflekskonstruksjon holder porten ikke lenger membranen igjen under avstemningsfrekvensen, og slaglengden øker svært raskt. Disse uhørbare frekvensene finnes likevel i enkelte lydspor, i bølgene på en skjev vinylplate eller ved et støt mot møbelet: Filteret fjerner dem før de får høyttalerelementet til å nå den mekaniske grensen.

Tilpasse subwooferen til høyttalerne og forsterkeren

Delefrekvensen kan justeres fra 40 til 160 Hz. Den setter den øvre grensen for hva subwooferen gjengir, og riktig innstilling avgjør hvor godt den smelter sammen med hovedhøyttalerne. Med gulvhøyttalere som allerede går dypt, lar en delefrekvens rundt 40 eller 50 Hz subwooferen bare ta seg av den aller dypeste bassen. Med mer beskjedne bokhyllehøyttalere hindrer en verdi på 80 Hz eller høyere et hull mellom slutten på deres frekvensrespons og begynnelsen på subwooferens. Den øvre delen av området, ved 160 Hz, brukes når en hjemmekinoforsterker selv styrer fordelingen av bassen: Da settes subwooferens delefrekvens til maksimum, slik at den ikke overlapper med forsterkerens filtrering.

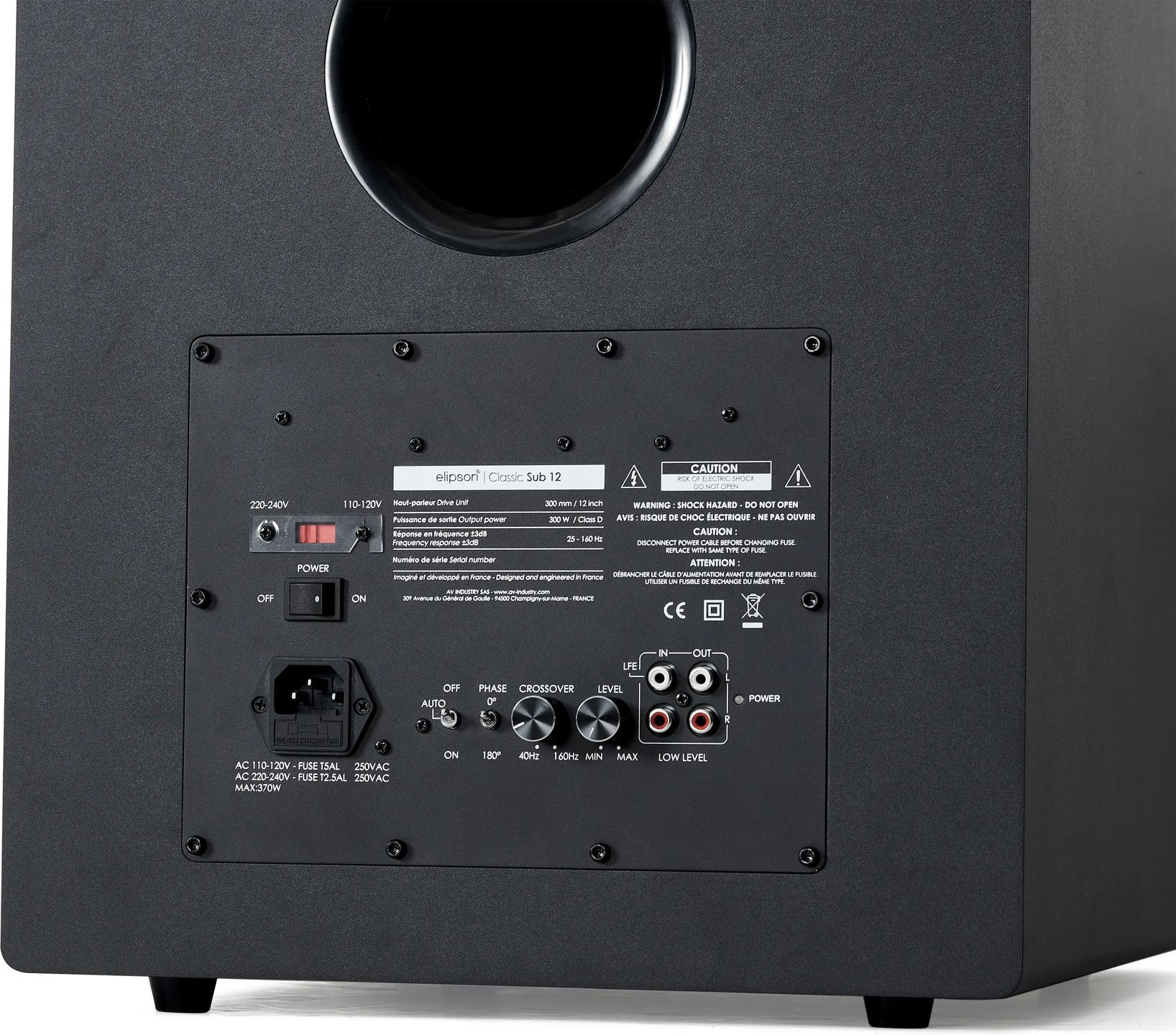

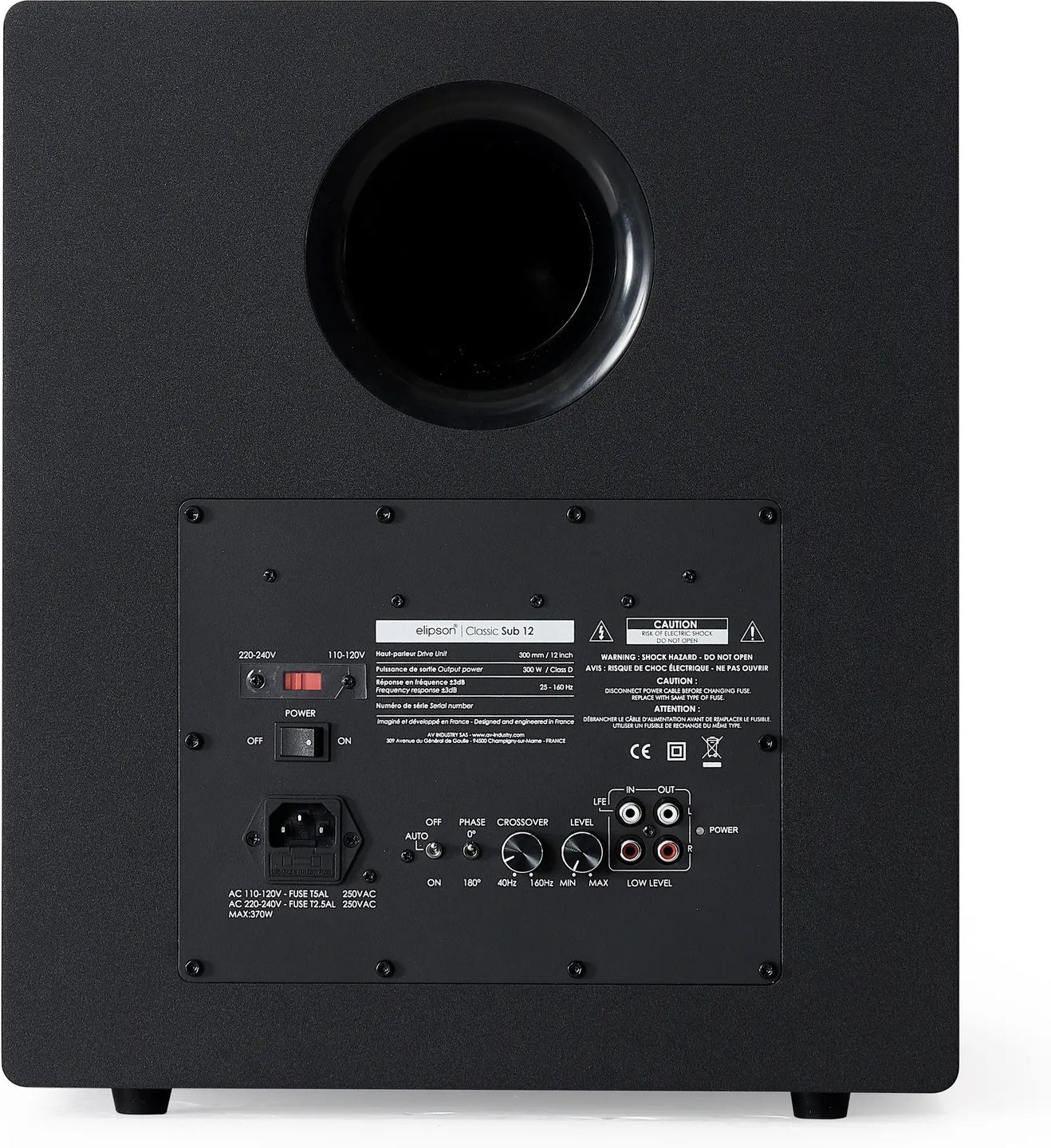

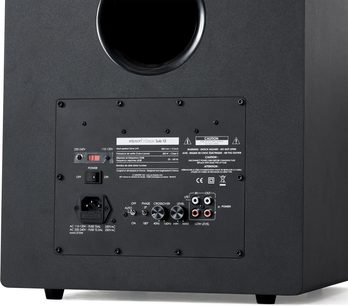

Fasebryteren, med to posisjoner (0° og 180°), snur membranens bevegelse. Avhengig av avstanden mellom subwooferen, høyttalerne og lytteposisjonen kan bassbølgene fra de to kildene forsterke hverandre eller delvis kansellere hverandre ved delefrekvensen; én av de to posisjonene gir fyldigere bass, og det er den man velger.

Tilkoblingene er begrenset til stereo inn- og utganger på linjenivå. Subwooferen kobles derfor til en forforsterkerutgang eller en subwooferutgang på en integrert forsterker, en nettverksforsterker eller en hjemmekinoreceiver. Automatisk standby slår av forsterkeren når det ikke er noe signal, og aktiverer den igjen så snart musikken eller filmen fortsetter.

Den største modellen i Classic Sub-serien

Classic Sub-serien består av tre subwoofere på 8, 10 og 12 tommer, alle med glassfibermembran, klasse D-forsterker og bassreflekskonstruksjon. Sammenlignet med Classic Sub 10 (250 mm, 200 W, 29 Hz, 15,4 kg) får Classic Sub 12 4 Hz større utstrekning i den dypeste bassen og 100 W mer effekt. Disse tallene virker beskjedne, men i et rom med stort volum flytter den ekstra membranflaten betydelig mer luft og beholder overskuddet ved nivåer der et element på 25 cm begynner å slite.

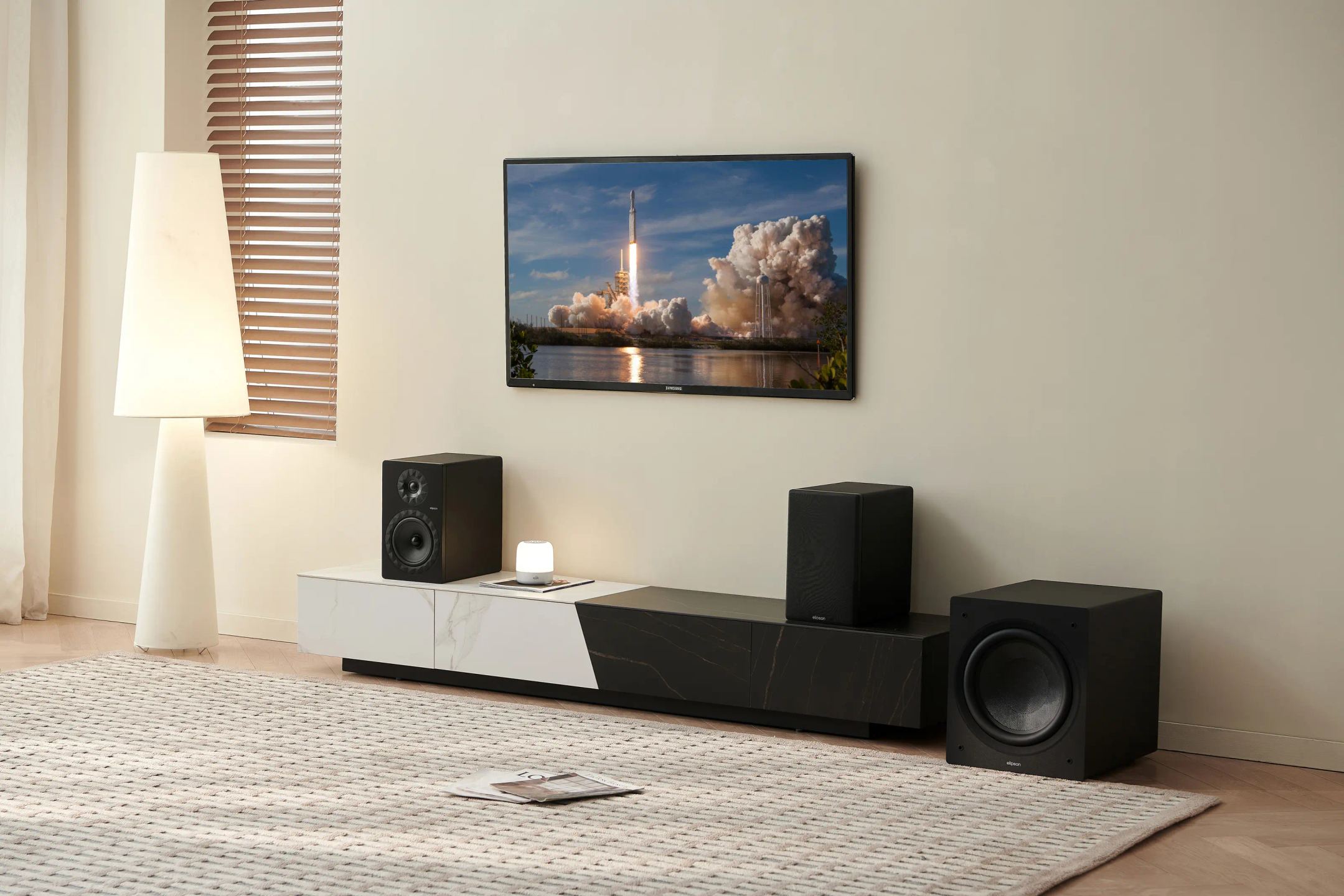

Størrelsen følger etter: 356 mm bred, 422 mm høy og 470 mm dyp, økt til 486 mm med gitteret på plass. Dybden, nær en halv meter, er det første målet som bør sjekkes før man planlegger en plassering langs en sofa eller ved siden av et TV-møbel.

Tekniske spesifikasjoner

Konstruksjon og forsterkning

• Type: aktiv subwoofer med bassrefleks
• Forsterkning: 300 W, klasse D
• Høyttalerelement: diameter på 300 mm, membran i glassfiber

Akustisk ytelse og innstillinger

• Frekvensrespons (± 3 dB): 25 til 160 Hz
• Subsonisk filter: 23 Hz, bratthet på 12 dB/oktav
• Delefrekvens: variabel fra 40 til 160 Hz
• Bassforsterkning: + 6 dB ved 33 Hz
• Fase: 0° / 180°
• Standby: automatisk

Tilkoblinger

• Linjeinnganger: venstre / høyre, lavnivå
• Linjeutganger: venstre / høyre, lavnivå

Mål og vekt

• Mål (bredde × høyde × dybde)
  • Uten grill: 356 × 422 × 470 mm
  • Med grill: 356 × 422 × 486 mm
• Nettovekt: 20,4 kg
• Bruttovekt: 23,6 kg
