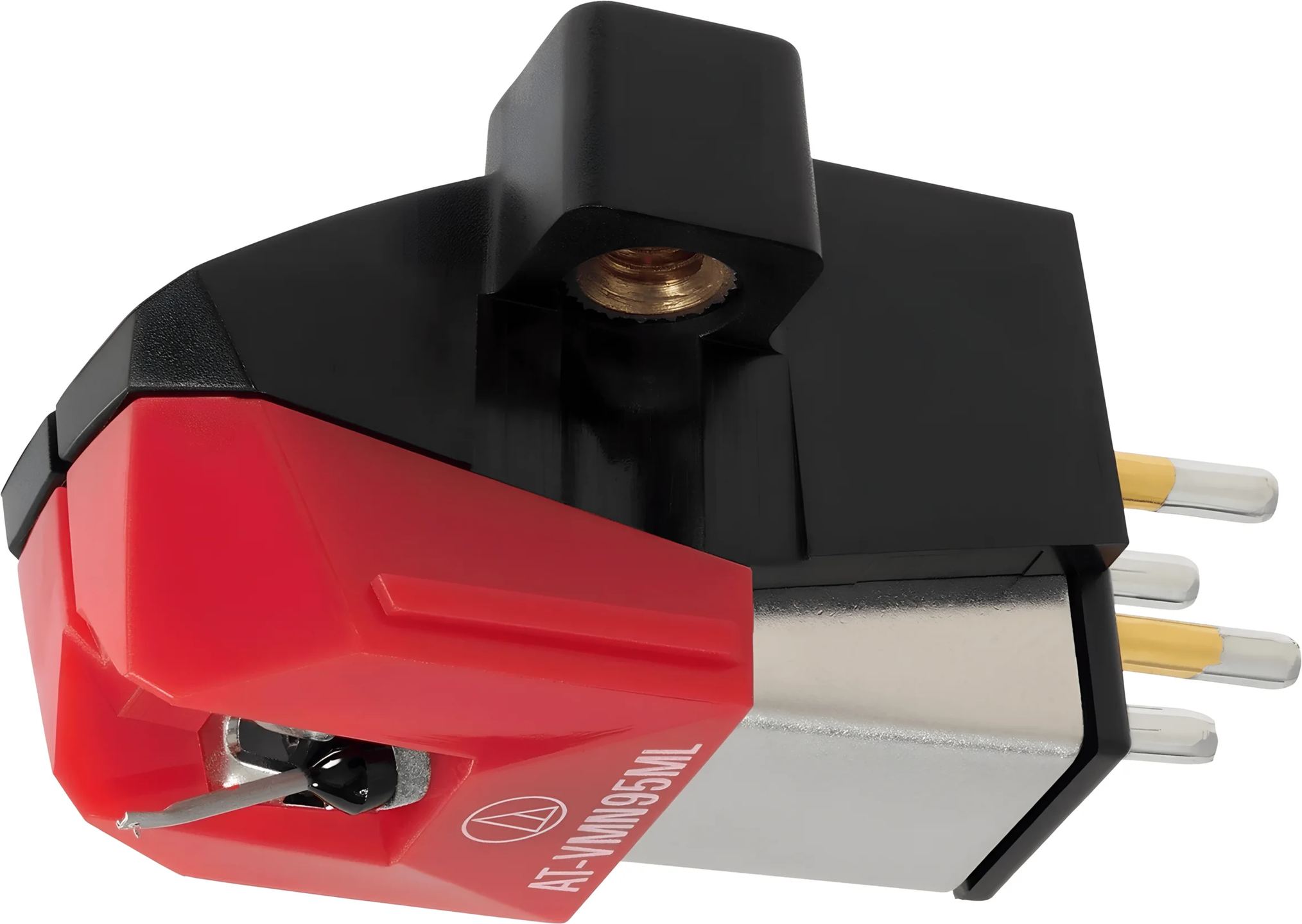

Audio Technica AT-VM95ML mikrolinse

AT-VM95ML er den fjerde modellen i VM95-serien fra Audio-Technica, plassert mellom versjonene med elliptiske slip og Shibata-modellen. Den benytter dobbel bevegelig magnet-teknologi (VM) og en microlinear-slip diamant med profil 2,2 x 0,12 mil. Denne konfigurasjonen gir en presis avlesning av rillen og en estimert levetid på rundt 1000 timer.

Microlinear-diamanten: Geometrisk presisjon og økt levetid

Microlinear-profilen (også kalt MicroLine eller Micro Linear) utmerker seg med sin komplekse form, som øker kontaktflaten betydelig mot rilleveggene. Med dimensjoner på 2,2 mil vertikalt og 0,12 mil horisontalt, har denne diamanten en kontaktflate på omtrent 115 µm² – nesten dobbelt så mye som en standard elliptisk diamant.

Denne spesielle geometrien gjør det mulig for diamanten å følge høyfrekvente modulasjoner som er gravert dypt i rilleflankene, områder som er utilgjengelige for koniske eller elliptiske slip. Aluminium-cantileveren overfører disse mikroskopiske vibrasjonene til det magnetiske systemet, hvor fluksvariasjonene induserer det elektriske signalet i spolene.

Den “nude” (helintegrerte) monteringen av diamanten direkte på cantileveren, uten mellomliggende metallstang, reduserer den bevegelige massen. Denne konstruksjonen minimerer treghet og forbedrer transientresponsen, noe som spesielt kan høres på anslag og subtile detaljer i innspillinger.

Kompatibilitet og oppgraderingsmuligheter i VM95-økosystemet

AT-VM95ML deler samme hus som alle pickupene i VM95-serien, som kan gjenkjennes på fargekoden: blå for den koniske VM95C, grønn for den elliptiske VM95E, oransje for den nude elliptiske VM95EN, rød for denne microlinear VM95ML, og brun for Shibata VM95SH. Denne standardiseringen gir full utskiftbarhet av erstatningsdiamanter AT-VMN95.

De integrerte messinggjengene i huset gjør det enkelt å montere pickupen på standard halv-tommers headshells. To skruer er nok for feste, uten behov for muttere, noe som forenkler installasjonen og sikrer optimal tiltrekning. Totalvekten på 6,1 gram er kompatibel med de fleste moderne tonearmer.

Pickupen kan også bruke diamanter fra AT-XP-serien for DJ-bruk (ATN-XP5 og ATN-XP7), selv om VM-arkitekturen ikke er optimalisert for intensiv scratching. Denne allsidigheten gjør det mulig å tilpasse pickupen til ulike bruksområder uten å bytte hovedkroppen.

Tekniske spesifikasjoner og praktiske implikasjoner

Frekvensresponsen strekker seg fra 20 Hz til 25 kHz, langt utover det hørbare spekteret. Denne utvidelsen i diskanten, som er karakteristisk for microlinear-diamanter, gir en detaljert gjengivelse av overtoner og bedre separasjon av instrumenter i miksen.

Kanal-separasjonen på 23 dB ved 1 kHz, kombinert med en kanalbalanse på 1,5 dB, sikrer et stabilt og veldefinert stereobilde. Det vertikale sporingsvinkelen på 23 grader samsvarer med moderne graveringstandarder, og gir optimal sporing av både vertikale og laterale modulasjoner.

Anbefalt nåletrykk på 2,0 gram (område 1,8 til 2,2 g) er et kompromiss mellom nødvendig trykk for å holde kontakt i dynamiske partier og bevaring av platene. Statisk compliance på 20 x 10⁻⁶ cm/dyne passer for tonearmer med middels til høy masse, typisk for dagens platespillere.

Anbefalte lastverdier (47 kΩ impedans og 100–200 pF kapasitet) tilsvarer standardverdiene for MM phono-forforsterkere. Spoleimpedansen på 3,3 kΩ og induktansen på 550 mH påvirker responskurven i det øvre diskantområdet, som er spesielt følsom for variasjoner i kablingskapasitet.

Installasjon og praktiske hensyn

Montering av AT-VM95ML krever spesiell oppmerksomhet til justering. Den fine microlinear-diamanten gjør at azimut og vertikal sporingsvinkel (VTA) er mer kritisk enn for en elliptisk diamant. Et presist justeringsmal og en nåletrykksvekt anbefales for å utnytte pickupens fulle potensial.

Den estimerte levetiden på 1000 lyttetimer er omtrent tre ganger så lang som for en elliptisk diamant. Denne holdbarheten skyldes slitasjefordelingen over en større kontaktflate og kvaliteten på nude square shank-diamanten (monoblokk med firkantet stang).

Vedlikeholdet begrenser seg til regelmessig rengjøring av diamanten med en dedikert børste og sporadisk bruk av spesialrensevæske. Den avtakbare røde beskyttelsen beskytter diamanten under håndtering, i motsetning til den integrerte, nedfellbare beskyttelsen på VM500-serien.

Tekniske spesifikasjoner

Design og konstruksjon

• VM stereo-pickup med dobbel magnet
• Cantilever i aluminiumrør
• Hus kompatibelt med VM95-serien
• Vekt: 6,1 g
• Mål: 17,2 × 18,9 × 28,3 mm (H × B × D)

Lydytelse

• Frekvensrespons: 20 - 25 000 Hz
• Utgangsspenning: 3,5 mV (ved 1 kHz, 5 cm/s)
• Kanal-separasjon: 23 dB (1 kHz)
• Kanalbalanse: 1,5 dB (1 kHz)

Diamantspesifikasjoner

• Type: microlinear
• Dimensjoner: 2,2 × 0,12 mil
• Feste: én-delt firkantet stang
• Vertikal sporingsvinkel: 23°
• Anbefalt nåletrykk: 1,8 - 2,2 g (standard 2,0 g)
• Statisk compliance: 20 × 10⁻⁶ cm/dyne
• Dynamisk compliance: 10 × 10⁻⁶ cm/dyne (100 Hz)

Elektriske egenskaper

• Spoleimpedans: 3,3 kΩ (1 kHz)
• Spoleinduktans: 550 mH (1 kHz)
• Likestrømsmotstand: 485 Ω
• Spolemateriale: rent kobber

Monterings- og bruksparametere

• Montering: 12,7 mm senteravstand med M2,6 gjengede innsatser
• Anbefalt belastningsimpedans: 47 000 Ω
• Anbefalt belastningskapasitet: 100 - 200 pF

Kompatibilitet

• Erstatningsnål: AT-VMN95ML
• Kompatible nåler for VM95-serien:
  • AT-VMN95C (konisk)
  • AT-VMN95E (limt elliptisk)
  • AT-VMN95EN (hel-elliptisk)
  • AT-VMN95ML (microlinear)
  • AT-VMN95SH (shibata)
  • AT-VMN95SP (78 rpm)
• Kompatibilitet med DJ-pickuper i AT-XP-serien:
  • XP-hus kompatibelt med VM95-nåler (høyere utgang for DJ)
  • VM95-hus kompatibelt med XP-nåler (lavere utgang, egnet for hi-fi-innganger)
• Nåletrykk: 3 g for XP, 2 g for VM95
• Merk: VM-arkitektur er ikke egnet for intensiv scratching

Anslått levetid for nåler

• Microlinear: ca. 1000 timer
• Konisk: ca. 500 timer
• Elliptisk: ca. 300 timer
• Shibata: ca. 800 timer

Tilbehør og generell informasjon

• Medfølgende tilbehør: 2 skruer M2,6 × 8 mm, 2 skruer M2,6 × 11 mm, 2 plastskiver, ikke-magnetisk skrutrekker
