Ortofon OM PRO S

En DJ-pickup vurderes først og fremst ut fra hvordan den tåler daglige håndgrep: å sette ned armen midt i en låt, trekke platen bakover for å finne startpunktet, holde igjen vinylen med fingrene. OM PRO S håndterer disse bruksområdene med en sfærisk diamant, et robust bevegelig system og et kraftig utgangssignal, i halvtommersformatet som passer på de fleste pickupholdere. Den er innstegsmodellen i DJ-serien fra Ortofon.

En sfærisk diamant som tåler håndtering

Nålespissen er slipt sfærisk, med en radius på 18 µm. Denne avrundede profilen hviler mot rilleveggene med en enkel og jevn kontaktflate, noe som gjør den mer stabil enn en elliptisk profil når platen skyves, trekkes eller stoppes brått: diamanten blir i rillen i stedet for å hoppe. Ulempen er kjent: en sfærisk spiss følger ikke de tetteste bølgene i rillen like nøyaktig, og frekvensresponsen til OM PRO S stopper ved 18 kHz. Ved avspilling i klubben eller hjemme kommer denne begrensningen i andre rekke etter pålitelig avspilling.

Diamanten sitter på en nålefane i aluminium (cantileveren, den tynne stangen som overfører vibrasjonene fra rillen til generatoren), som er stiv nok til å tåle rykkene ved energisk håndtering. Opphenget følger samme prinsipp: ettergivenheten, altså fleksibiliteten, er 7 µm/mN, en lav verdi som tilsvarer et fast bevegelig system, velegnet til de tunge armene på DJ-platespillere og lite følsomt for støt og vibrasjoner som overføres fra en DJ-bås eller et gulv i bevegelse.

Anbefalt stifttrykk er 4 g, innenfor et område på 3 til 5 g, altså omtrent det dobbelte av det vanlige hi-fi-pickuper krever. Dette trykket holder diamanten nede i rillen og forklarer i stor grad hvor godt den holder seg på plass ved bakovercueing. Det sliter også litt raskere på vinylen og spissen enn et lett stifttrykk, et bevisst kompromiss for DJ-bruk.

Et signal på 5 mV til mikserens phonoinngang

OM PRO S fungerer etter prinsippet med bevegelig magnet: en liten magnet festet til cantileveren beveger seg foran faste spoler og genererer det elektriske signalet i dem. Utgangsspenningen er 5 mV, et høyt nivå for denne typen pickuper. Mikserens phonoforforsterker trenger å gi mindre forsterkning, suset blir mindre merkbart i forhold til musikken, og to platespillere med samme pickup leverer et jevnt nivå, noe som gjør overgangene enklere.

De anbefalte belastningsverdiene (47 kΩ og 200 til 600 pF) tilsvarer enhver standard MM-phonoinngang, enten det er på en mikser, en forsterker eller en separat phonoforforsterker: ingen spesielle innstillinger er nødvendige. Kanalseparasjonen, på 20 dB ved 1 kHz og 15 dB ved 15 kHz, er moderat og gir et smalere stereobilde enn en pickup for hjemmebruk, uten betydning ved miksing, der signalet ofte ender i et PA-anlegg.

Et OM-hus for montering på halvtommers pickupholder

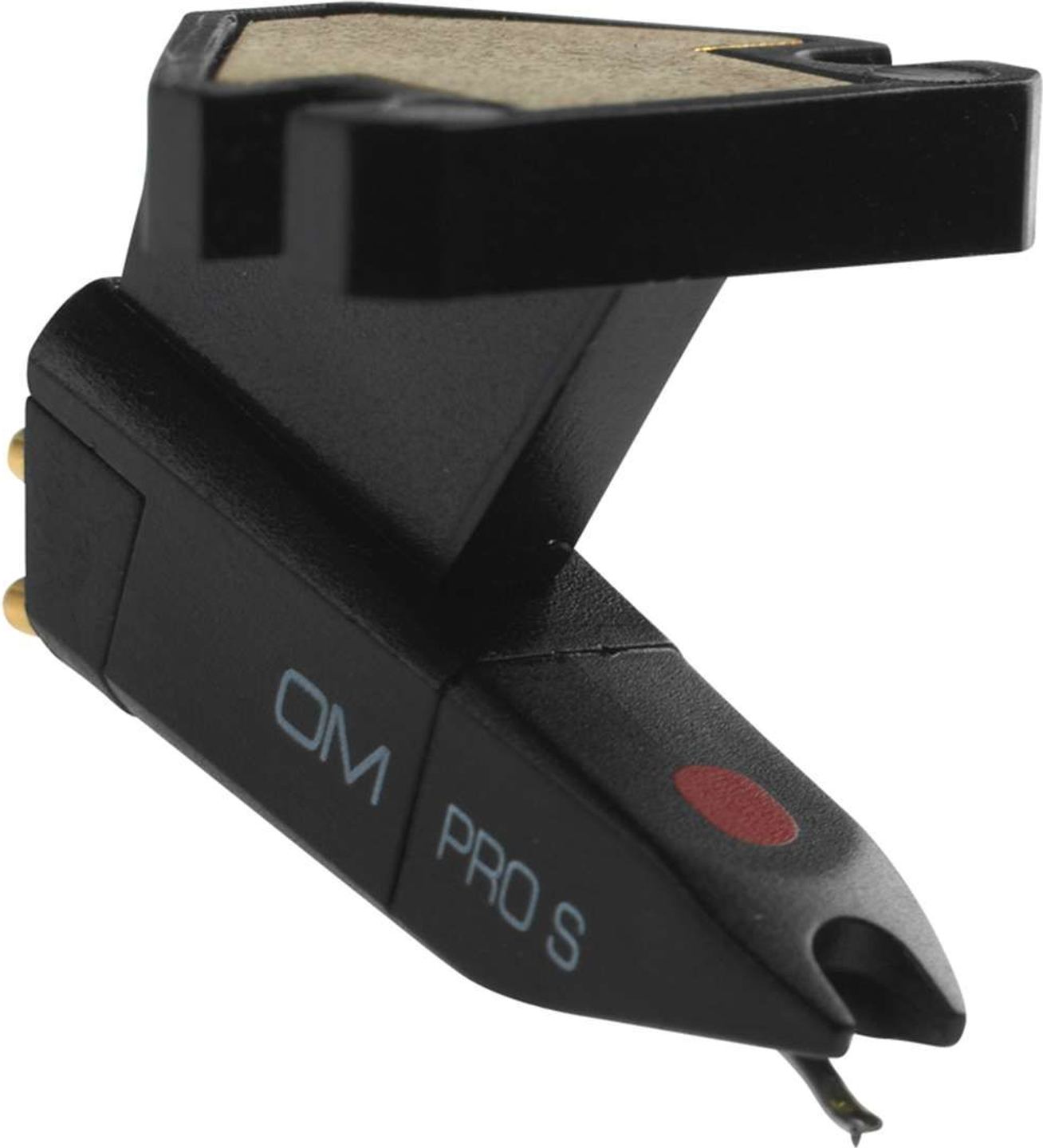

Det svarte huset på 5 g skrus fast på enhver pickupholder med halvtommersstandard med to skruer, som på platespillere med S-formet arm og avtakbar pickupholder av typen Technics SL-1200. Fronten lar spissen være godt synlig, en detalj som gjør det lettere å plassere diamanten nøyaktig ved et startpunkt på platen. Den vertikale sporingsvinkelen er 20°.

Justeringen består ganske enkelt i å rette inn pickupen på pickupholderen, balansere armen og deretter stille motvekten på 4 g. Erstatningsstiften, Stylus PRO S, tas ut og settes inn fra fronten uten å demontere pickupen, slik at huset kan bli sittende og bare spissen skiftes når den blir slitt.

Grunnmodellen i Ortofons DJ-serie

OM PRO S deler diamant med Concorde PRO S, en versjon av samme pickup integrert i en pickupholder i ett stykke. Begge formatene bruker samme Stylus PRO S som erstatningsstift. Lenger opp i OM-serien finnes mer spesialiserte modeller, som OM Scratch og OM Q.Bert, med høyere utgangsnivå og stivere oppheng beregnet på intensiv turntablism. OM PRO S er fortsatt familiens allsidige pickup, velegnet til miksing, cueing med hodetelefoner og sporadisk scratching.

På en hi-fi-platespiller, under hvilke betingelser

OM PRO S kan også monteres på en platespiller for hjemmebruk, på to betingelser: armen må tåle et stifttrykk på 4 g, og massen må være kompatibel med et fast oppheng. En lett arm, beregnet på pickuper med høy ettergivenhet, passer dårlig sammen med den. På en arm med middels til høy masse spiller den uten problemer og er tolerant overfor slitne bruktplater, siden den sfæriske spissen hviler mot en del av rillen som er mindre preget av tidligere avspillinger. Til gjengjeld er diskantgjengivelsen og presisjonen i stereobildet svakere enn hos hi-fi-pickuper med elliptisk profil, noe som gjør pickupen mer egnet til en ekstra platespiller, familielytting eller en kasse med plater fra bruktmarkedet enn til et høyoppløselig anlegg.

Tekniske spesifikasjoner

Konstruksjon og bruk

• Type: profesjonell DJ-pickup med bevegelig magnet
• Montering: standardsystem på pickupholder
• Kan brukes til hi-fi
• Robust og pålitelig konstruksjon for intensiv bruk
• Farge: svart

Diamant og avspillingsparametere

• Diamantprofil: sfærisk
• Godt synlig stiftspiss
• Erstatningsstift: PRO S
• Stifttrykk:
  • Tillatt område: 3 – 5 g
  • Anbefalt verdi: 4 g
• Sporingsvinkel: 20°
• Lateral ettergivenhet: 7 µm/mN
• Ekvivalent masse: 0,5 mg
• Sporingsevne ved 315 Hz, ved anbefalt stifttrykk: 70 µm
• Intermodulasjonsforvrengning ved anbefalt stifttrykk, i henhold til DIN 45.542: < 1 %

Lydytelse

• Utgangsspenning ved 1 kHz, ved en hastighet på 5 cm/s: 5 mV
• Kanalbalanse ved 1 kHz: 2 dB
• Kanalseparasjon:
  • Ved 1 kHz: 20 dB
  • Ved 15 kHz: 15 dB
• Frekvensrespons: 20 – 18000 Hz, +3 / −1 dB

Elektriske spesifikasjoner

• Intern impedans: 1 kΩ
• Intern induktans: 750 mH
• Anbefalt belastningsimpedans: 47 kΩ
• Anbefalt belastningskapasitans: 200 – 600 pF

Vekt

• Pickupens vekt: 5 g
