Gold Note PA-10 EVO gull

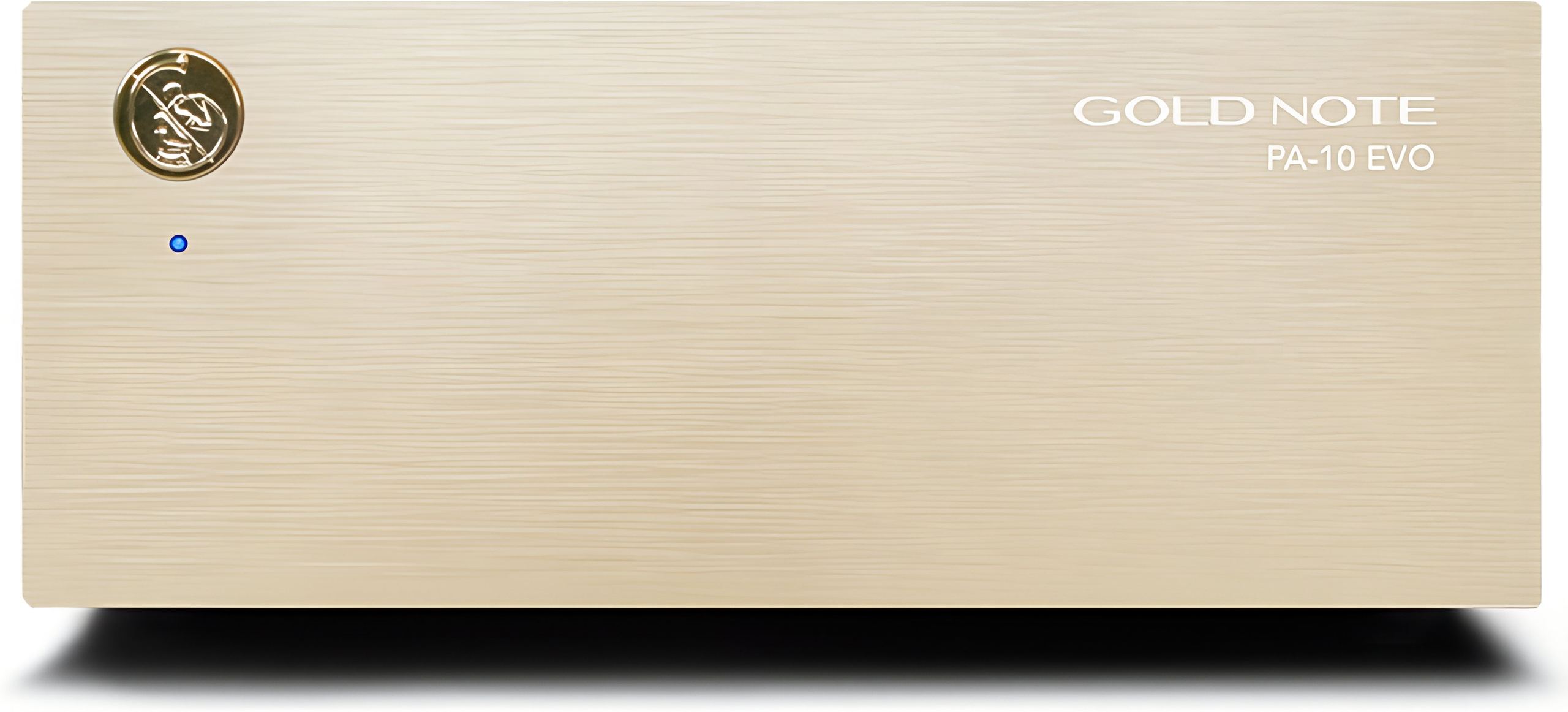

PA-10 EVO fra Gold Note har en miniaturiseringsorientert tilnærming ved å integrere forsterkerteknologi i et kabinett som bare er 200 millimeter bredt. Denne effektforsterkeren, som kan brukes i stereo- eller monomodus, leverer 140 watt per kanal i 8 eller 4 ohm og opptil 280 watt i monokonfigurasjon. Den oppgis å ha en total harmonisk forvrengning på 0,01 %. Den justerbare dempningsfaktoren og den hybride klasse AD-arkitekturen er utviklet for å sikre kompatibilitet med ulike typer høyttalere.

Hybrid klasse AD: forene effektivitet og musikalitet

Den sentrale innovasjonen i PA-10 EVO ligger i den hybride klasse AD-forsterkningen, en topologi som kombinerer et forforsterkertrinn i klasse A med et effekttrinn i klasse D. Klasse A fungerer ved å polarisere transistorene slik at de forblir konstant aktive, selv i fravær av signal. Denne konfigurasjonen sikrer høy linearitet og lav forvrengning, på bekostning av moderat virkningsgrad og betydelig varmeutvikling. Klasse D, derimot, bygger på rask svitsjing av transistorer som arbeider i av/på-modus, noe som maksimerer energieffektiviteten (ofte over 90 %) og reduserer varmeutviklingen.

Ved å kombinere de to tilnærmingene søker klasse AD å utnytte de respektive styrkene til hver teknologi. Inngangstrinnet i klasse A bevarer den harmoniske rikdommen og nøyaktigheten i signalet, mens utgangstrinnet i klasse D leverer nødvendig effekt med minimale tap. Denne hybridiseringen gjør at PA-10 EVO kan levere 140 watt per kanal i stereo ved 8 eller 4 ohm, og opptil 280 watt i monomodus ved samme last. Den høye virkningsgraden begrenser varmeutviklingen og muliggjør en kompakt strømforsyning, i tråd med de beskjedne målene på kabinettet.

Til utgangstrinnet benytter Gold Note siste generasjon MOSFET-transistorer, hvorav noen inneholder galliumnitrid (GaN). Dette halvledermaterialet med bred båndgap utmerker seg med svært høy svitsjefrekvens (om lag 1 MHz), reduserte lednings- og svitsjetap og evne til å operere ved høye temperaturer og spenninger. I en lydforsterkerkontekst gjør GaN-transistorer det mulig å skyve svitsjestøyen utenfor det hørbare området, forbedre lineariteten i effekttrinnet og redusere de termiske belastningene. PA-10 EVO drar dermed nytte av en arkitektur som kan doble effekten når lastimpedansen synker, en oppførsel som nærmer seg en ren klasse A-forsterker, men med langt bedre effektivitet.

Fullbalansert konstruksjon og monoblokkmode

PA-10 EVO bygger på en fullbalansert (fully balanced) konstruksjon, noe som betyr at signalveien er symmetrisk fra inngang til utgang. Denne tilnærmingen har som mål å kansellere støy og interferens som kan introduseres langs signalkjeden. I et balansert kretsløp overføres signalet på to ledere med motsatt polaritet; enhver ekstern forstyrrelse påvirker begge ledere likt og kan elimineres ved subtraksjon. Resultatet er bedre immunitet mot elektromagnetisk støy og forbedret kanalseparasjon.

Forsterkeren tilbyr to distinkte driftsmodi: stereo og mono. I klassisk stereomodus leverer hver kanal i PA-10 EVO 140 watt ved 8 eller 4 ohm. I monomodus trer Bridge-Tied Load (BTL)-teknologien i kraft: de to utgangstrinnene konfigureres i bro for å drive én enkelt høyttaler med doblet effekt, altså 280 watt ved 8 eller 4 ohm. Denne omkoblingen gjøres via en DIP-mikrobryter på baksiden av kabinettet, uten behov for interne modifikasjoner.

Bruk som monoblokker krever naturlig nok to PA-10 EVO-enheter for stereogjengivelse. Denne konfigurasjonen gir flere fordeler: all gjenværende kanalcrosstalk elimineres, den øyeblikkelige dynamikken forbedres takket være to uavhengige strømforsyninger, og det blir lettere å drive krevende eller lite følsomme høyttalere. For bi-ampede systemer, der bass- og mellomtone/diskant-seksjonene i samme høyttaler drives separat, gir monoblokkmode betydelig fleksibilitet.

Justerbar dempningsfaktor: tilpasning til hver høyttaler

Dempningsfaktoren måler en forsterkers evne til å kontrollere membranbevegelsene i en høyttaler, særlig i bassområdet. Den beregnes som forholdet mellom høyttalerens nominelle impedans og forsterkerens utgangsimpedans. En høy dempningsfaktor (over 200) betyr at forsterkeren tilfører minimal motstand i kretsen og raskt kan bremse membranen etter et lydutslag. Dette gir stram, presis bass med lite etterslep. En lavere dempningsfaktor (omtrent 25) gir membranen mer frislipp, noe som kan passe svært følsomme høyttalere eller lyttere som foretrekker en varmere gjengivelse.

PA-10 EVO har en justerbar dempningsfaktor som kan veksles mellom to verdier: 250 (High-posisjon) og 25 (Low-posisjon). Dette valget gjøres også med en DIP-mikrobryter på baksiden. High anbefales for gulvhøyttalere med treveis konstruksjon eller modeller som er vanskelige å drive, og som drar nytte av stram kontroll over lasten. Low passer bedre til kompakte høysensitive monitorer eller oppsett der man ønsker å myke opp bassområdet noe.

Denne allsidigheten gjør det mulig å tilpasse PA-10 EVO til forskjellige høyttalertopologier uten å bytte forsterker. Den reflekterer Gold Notes filosofi om å prioritere fleksibel integrasjon fremfor å påtvinge en fast lydsignatur. Dempningsfaktoren påvirker også frekvensresponsen til kombinasjonen høyttaler–forsterker: stram kontroll flater ut høyttalerens resonanstopper, mens løsere kontroll kan fremheve enkelte frekvenser. Valget mellom High og Low blir dermed et finjusteringsverktøy for å harmonisere forsterkeren med akustikken i lytterommet.

Tilkoblinger og integrasjon i et system

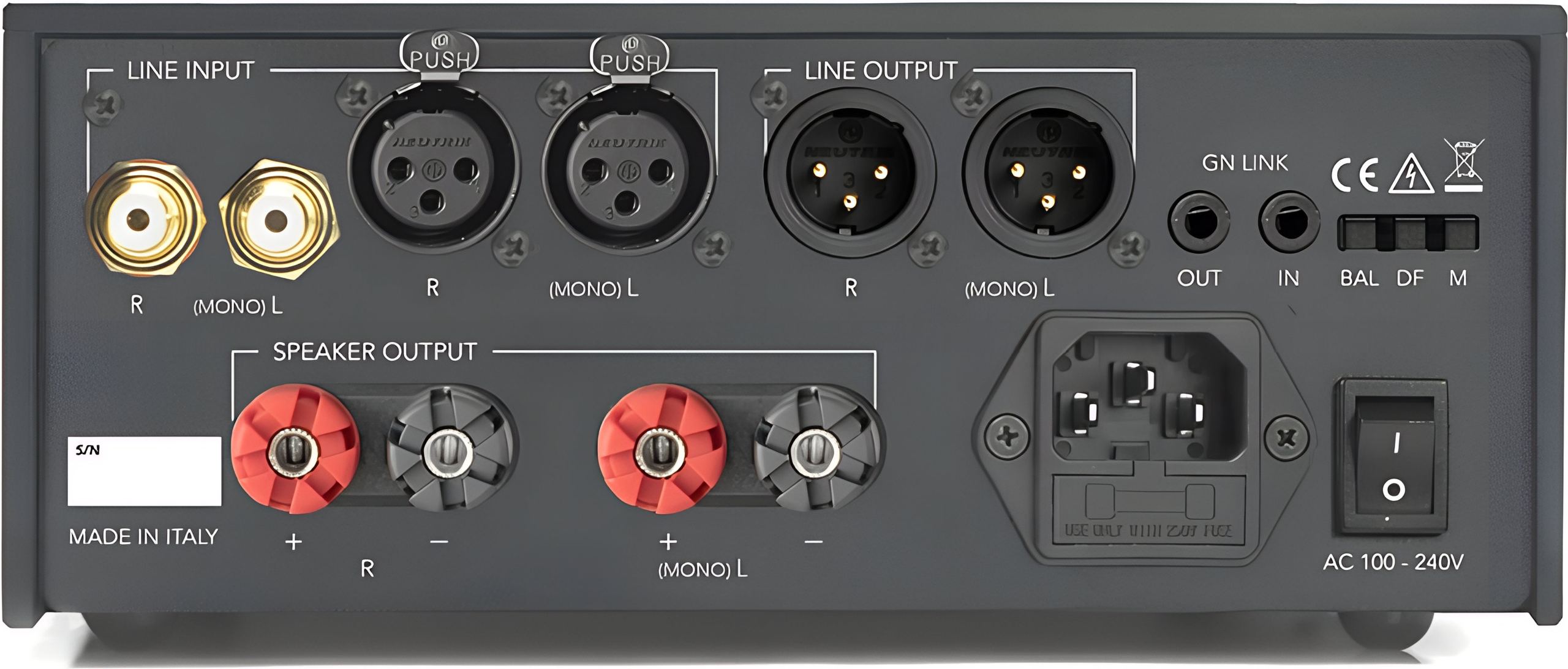

På baksiden av PA-10 EVO er tilkoblingene samlet i én rad for å bevare enhetenes kompakte format. Her finner man et par ubalanserte stereo RCA-innganger (inngangsimpedans 3600 ohm) og et par balanserte XLR-innganger (inngangsimpedans 7200 ohm. Inngangsfølsomheten er identisk for begge tilkoblingstyper: 2,5 Vrms. Disse to alternativene gjør det mulig å koble forsterkeren til en forforsterker, en hjemmekinoprosessor eller en kilde med innebygd volumkontroll, som for eksempel nettverksspilleren DS-10 EVO fra Gold Note.

Høyttalerutgangene benytter binding posts-terminaler, kompatible med bananplugger, spader eller avisolert kabel. Dette gir god kontaktflate og sikker kabeltilkobling. I stereomodus er begge terminalparene aktive; i monomodus brukes kun hovedparet. Tre DIP-mikrobrytere gjør det mulig å veksle mellom stereo- og monomodus, velge ubalansert eller balansert inngang og stille inn dempningsfaktoren. Disse innstillingene indikeres med blå LED-lamper som viser statusen for hver funksjon.

PA-10 EVO er også utstyrt med GN Link-teknologi, et proprietært system fra Gold Note som muliggjør automatisk oppstart av flere kompatible enheter. Når en kilde med GN Link (som DS-10 EVO) slås på, sender den et trigger-signal til de tilkoblede forsterkerne, som da aktiveres i sin tur. Motsatt vil når kilden slås av, hele systemet gå i standby. Denne funksjonen forenkler hverdagsbruken ved å unngå betjening av flere brytere, spesielt siden av/på-knappen til PA-10 EVO er plassert på baksiden av kabinettet.

Anbefalte kombinasjoner og kompatibilitet

Gold Note anbefaler å kombinere PA-10 EVO med nettverksspilleren DS-10 EVO for å skape et kompakt og helhetlig system. DS-10 EVO inneholder en AKM AK4493-DAC, en linjeforforsterker og en hodetelefonforsterker, samtidig som den tilbyr nettverksstreaming via Wi-Fi, Ethernet og Bluetooth. Den støtter høyoppløste formater som PCM opptil 32 bit/768 kHz og DSD512, samt Roon Ready, AirPlay, MQA, Qobuz, Deezer, Spotify Connect, Tidal og vTuner. Denne kombinasjonen av to enheter fra Serie 10 utgjør en komplett stereokjede, ideell for et moderne oppsett der plass og estetikk er like viktige som ytelse.

Når det gjelder høyttalere, anbefaler Gold Note modellene A3 EVO II eller A6 EVO II, som også tilhører merkets egen serie. A3 EVO II er kompakte stativhøyttalere, mens A6 EVO II er treveis gulvmodeller. PA-10 EVO er imidlertid tilstrekkelig allsidig til å kunne drives sammen med et bredt utvalg av passive høyttalere, enten de er kompakte eller store, høy- eller lavfølsomme. Den justerbare dempningsfaktoren øker kompatibiliteten ytterligere ved at forsterkerens oppførsel kan tilpasses den tilkoblede lasten.

Det er viktig å merke seg at PA-10 EVO ikke kan kombineres med den tidligere PA-10-modellen, som ble solgt før EVO-versjonen kom. De to forsterkerne skiller seg i arkitektur (den gamle PA-10 brukte tradisjonell klasse AB) og tilkoblinger, noe som hindrer dem i å brukes sammen i et blandet system. Derimot er PA-10 EVO fullt kompatibel med Gold Notes øvrige forforsterkere, prosessorer og rørbaserte utgangstrinn, noe som gjør det mulig å sette sammen ulike konfigurasjoner etter individuelle lydpreferanser.

For dem som ønsker å gå enda lenger i optimaliseringen, tilbyr Gold Note den eksterne strømforsyningen PSU-10 EVO, designet for å forsyne Serie 10-enheter som DS-10 EVO, CD-10 eller HP-10. Denne lineære strømforsyningen med fire transformatorer og dobbel isolasjonskrets (arkitektur Dual Choke Hybrid) stabiliserer strømmen og reduserer elektrisk støy dramatisk. Selv om den primært er beregnet på kilder og forforsterkere, viser den hvor stor vekt Gold Note legger på hele strømforsyningskjeden for å maksimere lydytelsen.

Tekniske spesifikasjoner

Forsterkning og effekt

• Forsterkerklasse: Hybrid klasse AD
• Driftsmodus: Stereo / Mono (monoblokk)
  • Kan brukes alene i stereo eller parvis i mono for økt ytelse
• Konstruksjon: fullt balansert
  • Bidrar til optimal lydkvalitet og redusert støy
• Utgangseffekt i stereomodus: 2 × 140 W i 8 Ω eller 4 Ω
  • Tilstrekkelig effekt i et kompakt format
• Utgangseffekt i monomodus: 1 × 280 W i 8 Ω eller 4 Ω
  • Effekten dobles i monoblokk-modus

Lydytelse

• Dempningsfaktor: justerbar
  • High = 250 eller Low = 25
  • Gir presis tilpasning til ulike høyttalertyper (gulvstående eller kompaktmonitorer)
• Total harmonisk forvrengning (THD): 0,01 % (1 kHz @ 1 W)
  • Lavt forvrengningsnivå for klar lydgjengivelse
• Frekvensrespons: 5 Hz - 50 kHz (@ -3 dB)
  • Båndbredden dekker det hørbare området og mer

Tilkoblingsmuligheter

• Lydinnganger
  • 1 × stereo RCA (ubalansert)
  • 1 × stereo XLR (balansert)
  • Inngangsfølsomhet: 2,5 Vrms (RCA / XLR)
  • RCA-inngangsimpedans: 3600 Ω
  • XLR-inngangsimpedans: 7200 Ω
• Lydutganger
  • Høyttalerterminaler: tilkoblingsterminaler (binding posts)
• GN Link-teknologi
  • Gjør det mulig å slå forsterkeren av/på fra kilden i master/slave-modus

Strømforsyning

• Strømforbruk i standby: < 1 W
• Strømforbruk i hvile: < 6 W
• Nettspenning: 100-240 V, 50 / 60 Hz
• Sikring: 5 A T5

Design og konstruksjon

• Chassis: Massivt aluminium i serie 10
• Stil: Inspirert av italiensk design og vår modulære filosofi
• Montering: Håndmontert og håndtestet med utvalgte komponenter

Mål og vekt

• Mål (B × H × D): 200 mm × 80 mm × 260 mm
• Nettovekt: 3 kg
• Vekt med emballasje: 4 kg

Generell informasjon

PA-10 EVO er en effektforsterker utstyrt med fleksible inn- og utganger for optimal integrasjon i lydanlegget ditt. Den er kompatibel med våre øvrige elektronikkprodukter, forforsterkere og rørbaserte utgangstrinn (valver).

Kompatibilitetsmerknad: PA-10 EVO kan ikke kombineres med den eldre modellen PA-10.

Anbefalt kombinasjon: For et kompakt og kraftig system anbefaler vi å kombinere den med nettverksspilleren DS-10 EVO og høyttalerne A3 EVO II eller A6 EVO II.
