Gold Note PA-1175 MKII gull

Vingt ans etter sine siste effektblokker presenterte Gold Note PA-1175 MKII, en stereoforsterker utviklet for å drive ulike typer høyttalere takket være sin justerbare dempningsfaktor. Den leverer 200 watt per kanal i 8 ohm i stereomodus og 520 watt brokoblet i mono. Denne klasse A/B-forsterkeren i dual-mono-konfigurasjon har optiske kretser for å regulere bias og beskytte høyttalerne. Den er også inspirert av arkitekturen til de tidligere Demidoff single-ended-forsterkerne utviklet av Gold Note.

Dual-mono-design og Demidoff-arven

PA-1175 MKII markerer Gold Notes retur til stereo effektforsterkning, den første stereoforsterkeren som er utviklet av merket etter mer enn 20 år med elektronikkonstruksjon. Den kombinerer kunnskapen som er opparbeidet med de berømte Demidoff single-ended-forsterkerne og et effektnivå som aldri tidligere er oppnådd. Demidoff, integrerte transistorforsterkere som arbeider i enkeltrinn på samme måte som trioder, er kjent for sin flytende og naturlige musikalitet. PA-1175 MKII viderefører denne filosofien samtidig som den benytter en balansert push-pull klasse A/B-topologi, bedre egnet til høyeffektbehov.

Forsterkeren bruker en dual-mono-konfigurasjon med 4 par matchede transistorer per kanal, til sammen åtte transistorer per kanal. Hver kanal arbeider i fullt balansert push-pull klasse A/B, noe som gjør det mulig å levere 200 watt per kanal i 8 ohm i stereomodus. Denne fullstendige separasjonen av venstre og høyre kanal begrenser interferens og forbedrer stereoseparasjonen. Chassiset, som består av en solid ramme i massivt stål dekket av tykke aluminiumsplater, bidrar til å holde elektromagnetiske forstyrrelser (RFI og EMI) under kontroll.

Optisk BIAS: regulering med lys

Den optiske BIAS-reguleringen kontrollerer referansespenningen med svært høy presisjon og stabilitet sammenlignet med tradisjonelle systemer. I stedet for å bruke klassiske elektroniske komponenter for å justere biasen til utgangstransistorene, benytter Gold Note optoelektroniske enheter. Siden de er mye mer stabile enn tradisjonelle elektroniske kretser, sikrer de optiske enhetene usedvanlig gode lydmessige ytelser.

To kretser benytter denne optiske utformingen: den første regulerer biasen til de bipolare utgangstransistorene, den andre overvåker maksimal utgangseffekt for å aktivere beskyttelsen dersom strømmen overstiger en forhåndsdefinert sikker grense. Den optiske analyse av signalet foregår separat fra lydveien, noe som sikrer beskyttelse av høyttalerne og uovertrufne ytelser. Denne separasjonen garanterer at beskyttelseskretsene ikke innfører noen som helst degradering i musikksignalet.

En justerbar dempningsfaktor for alle høyttalere

PA-1175 MKII har en teknologi som gjør det mulig å velge dempningsfaktor direkte fra frontpanelet. En knapp merket “DF” lar deg velge mellom to verdier: 250 eller 25. Dette endrer utgangsimpedansen fra 0,03 til 0,3 ohm. En blå LED indikerer høy impedans-modus (250), en grønn LED indikerer lav modus (25).

Ved å stille dempningsfaktoren til 250DF kan du utnytte hele potensialet til store høyttalere med lav følsomhet. Med denne høye verdien utøver forsterkeren en stram kontroll over membranbevegelsene, spesielt i bassområdet. Bassen blir stram, artikulert og reagerer raskt på transienter.

Verdien 25DF passer perfekt til høyeffektive høyttalere eller små monitorer som ikke setter pris på den høye utgangsstrømmen fra kraftige forsterkere. Ved å redusere dempningsfaktoren oppfører forsterkeren seg som en lav-effekts rørforsterker og gir membranen mer frihet. Denne tilnærmingen kan gi en viss fylde og dybde i bassen, med høyttalere som foretrekker mindre rigid kontroll.

Denne dualiteten er unik på markedet for transistorforsterkere. Den gjør det mulig å bruke PA-1175 MKII med høyttalere med svært forskjellig karakter uten å kompromittere klangbalansen.

BTL-modus: dobling av effekt i mono

BTL-teknologien (Bridge-Tied-Load) gjør det mulig å brokoble stereoforsterkeren og forvandle den til en monoforsterker, og øker utgangseffekten fra 200W@8Ω per kanal til 520W@8Ω. Ved 4 ohm når effekten 300 watt per kanal i stereo og 600 watt i BTL monomodus.

For å aktivere denne modusen brukes en liten bryter på bakpanelet, merket BTL Mode, som konverterer forsterkeren til en brokoblet monoblokk som leverer 520 watt. I monomodus må minuslederen (vanligvis sort) kobles til den røde terminalen på venstre side av bakpanelet (merket “-” i den hvite firkanten), og de to røde terminalene på begge kanaler brukes til mono-utgangen. Forsterkeren må kobles korrekt for at utgangen skal være i fase.

Denne effektfordoblingen er spesielt relevant for høyttalere som krever mye strøm eller for vertikal bi-amping-oppsett. Monomodus gir også en mer autoritativ bassgjengivelse, slik at den opplevde styrken i mellomtone og bass kommer nærmere hverandre.

En toroide-strømforsyning med spiral-kjerne

Forsterkeren har en strømforsyning av svært høy kvalitet med en 640 VA ringkjernetrafo med spiralformet kjerne frest ut av ett enkelt stykke. Den raffinerte mekaniske prosessen gjør kjernen fullstendig stabil og eliminerer all mekanisk vibrasjon for å sikre bemerkelsesverdig ytelse og perfekt isolasjon.

Denne spesielle 630-volts transformatoren beskrives som mekanisk stille som fjell, men er likevel avkoblet via viskoelastiske isolatorer, de samme som brukes som Vibrastop motorfester på Ducati-racerbiler. Disse høykvalitets silikonbaserte demperne, opprinnelig utviklet for å isolere motorer fra vibrasjoner på racermotorsykler, begrenser overføringen av vibrasjoner fra transformatoren til chassiset.

Strømforsyningen kompletteres av en stor mengde kondensatorer for å maksimere strømlagringen og respondere umiddelbart på musikkens krav. Strømforsyningen rommer 80 000 µF betydelig kapasitet, en reserve som gjør at forsterkeren takler effekt-topper uten å miste pusten. En annen transformator driver hjelpefunksjonene med dedikerte kretser som er adskilt fra lydveien; denne 6 VA-transformatoren tar seg av styringsoppgavene uten å forurense musikksignalet.

Tilkoblinger og ergonomi

På baksiden av det robuste aluminiumschassiset har PA-1175 MKII en ubalansert RCA-inngang og en balansert XLR-inngang. Den kan dermed enkelt kombineres med enhver hi-fi-forforsterker eller hjemmekino-forforsterker. Inngangsfølsomheten er 1 volt på RCA og 4 volt på XLR, med en inngangsimpedans på 47 kiloohm.

De proprietære GN Link-kontaktene gjør det mulig å sette forsterkeren i master- eller slavemodus med annet kompatibelt utstyr. Slik kan du slå alle komponentene i hi-fi-anlegget av og på samtidig. Trigger-utgangene rett under BTL Mode-bryteren gjør at du kan slå på forsterkeren når du slår på forforsterkeren.

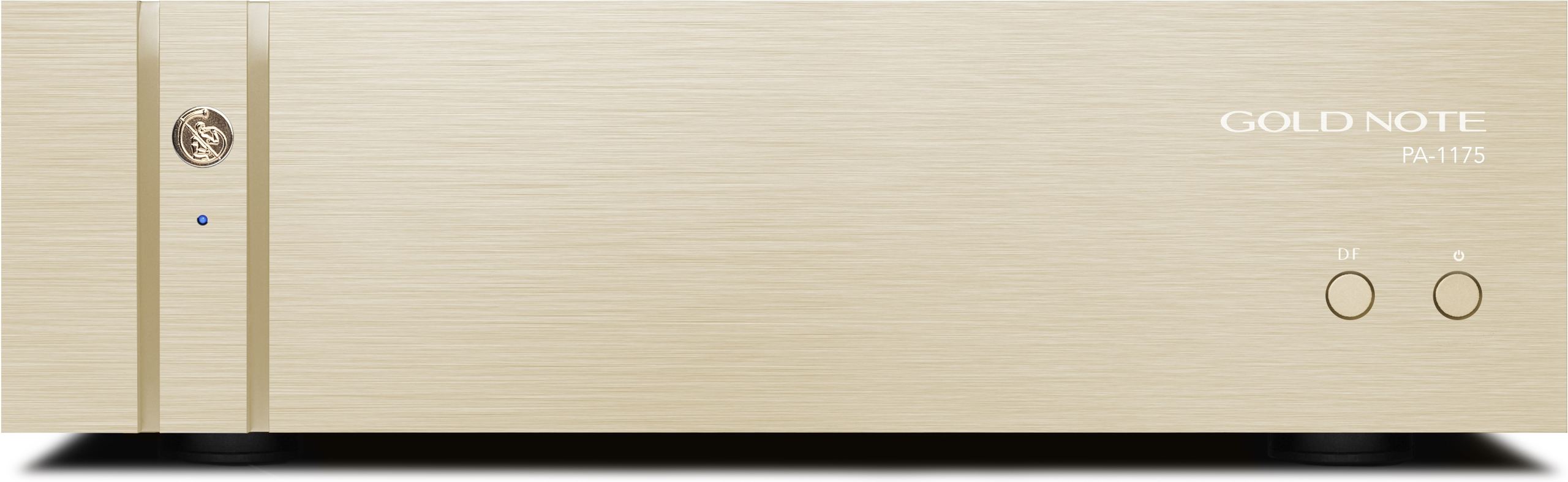

Bakpanelet har solide høyttalerterminaler samt balanserte XLR- og ubalanserte RCA-innganger. Høyttalerterminalene er gullbelagte, noe som sikrer en stabil forbindelse som er motstandsdyktig mot oksidasjon. Det minimalistiske frontpanelet har bare to små knapper på høyre side: en merket “DF” for dempningsfaktoren, den andre fungerer som av/på-bryter. På venstre side brytes den store metallflaten opp av to kanaler i fasaden, og her finner vi Gold Note-emblemet innfelt som en mynt, samt en blå/grønn LED som viser valgt dempningsfaktor.

Utvikling fra MKI

PA-1175 MKI, den første versjonen av forsterkeren, leverte 175 watt per kanal i 8 ohm og 350 watt i 8 ohm i BTL monomodus. MKI brukte også en 630 VA ringkjernetrafo og hadde allerede justerbar dempningsfaktor og optisk BIAS-regulering.

Overgangen til MKII førte med seg flere forbedringer. Effekten per kanal økte fra 175 til 200 watt i 8 ohm i stereo og fra 350 til 520 watt i mono. Det interne designet ble betydelig endret mellom de to versjonene, med en transformator som gikk fra 630 til 640 VA og endringer i komponentoppsettet. Da 75 dager hadde gått uten levering, bekreftet Gold Note at de oppdaterte designet for å forbedre det både innvendig og utvendig, noe som tok lengre tid enn forventet.

Tekniske spesifikasjoner

Effekt og lydytelse

• Utgangseffekt
  • Stereomodus: 200 W per kanal ved 8 Ω
  • BTL monomodus: 520 W ved 8 Ω
• Frekvensrespons: 1 Hz – 100 kHz, ± 1 dB
• Total harmonisk forvrengning: mindre enn 0,01 % mellom 20 Hz og 20 kHz
• Signal/støy-forhold: 110 dB
• Slew rate: 20 V / µs
• Dempningsfaktor: kan velges mellom 25 (lav) og 250 (høy)

Tilkoblinger

• Lydinnganger
  • Ubalansert RCA-inngang: følsomhet 1 V, impedans 47 kΩ
  • Balansert XLR-inngang: følsomhet 4 V, impedans 47 kΩ
• Lydutganger
  • Høyttalerterminaler med gullbelegg

Strømforsyning

• Strømforbruk
  • Maksimalt: 1200 W
  • I standby: 1,2 W
• Nominell spenning: 100 – 120 V eller 220 – 240 V, 50 / 60 Hz
• Transformatorer
  • Hoved toroidtransformator: 640 VA
  • Sekundær transformator til hjelpekretser
• Sikringer
  • 6,3 A T for 220 / 240 V strømforsyning
  • 10 A T for 100 / 120 V strømforsyning

Mål og vekt

• Mål (B x H x D): 430 × 135 × 370 mm
• Nettovekt: 20,5 kg
• Vekt med emballasje: 27 kg

Avanserte funksjoner

• BTL-modus: konverterer stereomodus til monomodus for å øke utgangseffekten
• Valgbar dempningsfaktor: gjør det mulig å tilpasse responsen etter høyttalernes følsomhet
• Optisk BIAS-teknologi: sikrer lav forvrengning og presis kontroll av referansespenningen
• Høyttalerbeskyttelse: uavhengig optisk analyse av lydsignalet for optimal beskyttelse

Konstruksjon og beskyttelse

• Paneler i massiv aluminium: robust konstruksjon som minimerer radio- og elektromagnetiske forstyrrelser
• Spiralformet toroidstrømforsyning: garanterer maksimal mekanisk stabilitet og fullstendig isolasjon
