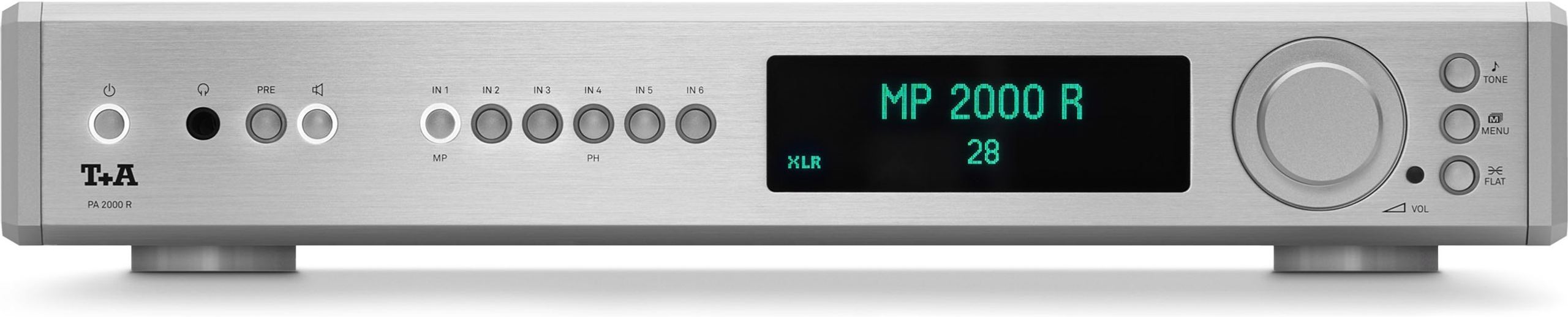

T+A PA 2000R sølv

Et kabinett på 8,2 cm i høyden, 200 watt per kanal ved 4 ohm og helt analog elektronikk: Den integrerte forsterkeren i R-serien samler løsningene T+A har utviklet for sin eksklusive HV-serie i et kompakt format. Den er bygget med dobbel mono i Herford i Tyskland og prøver ikke å gjøre alt. Den forsterker kildene du kobler til, med finjusteringer og gjennomførte tilkoblinger.

To uavhengige forsterkere i samme chassis

PA 2000 R følger prinsippet om dobbel mono: Venstre og høyre kanal er adskilt helt ned til den mekaniske monteringen og bygger på identiske kretskort, slik at begge kanalene låter nøyaktig likt. Disse to kortene inneholder inngangstrinnet, volumreguleringen, spenningsforsterkeren og strømtrinnet. De opptar høyre halvdel av kabinettet, der den massive kjøleribben skiller dem fra strømforsyningen og utgangstrinnet.

Inngangstrinnet kommer direkte fra HV-serien. Det er en kaskodekoblet differensialforsterker, en krets der transistorer koblet over hverandre stabiliserer driften, bygget rundt håndsorterte J-FET-transistorer. Alt er bygget med diskrete komponenter, uten integrerte operasjonsforsterkere. Denne lineariteten reduserer behovet for global negativ tilbakekobling til nesten ingenting. Dette er en metode som fører en del av utgangssignalet tilbake til inngangen for å korrigere feil i kretsen. Forforsterkeren håndterer signaler på opptil 60 V topp-til-topp uten forvrengning, og båndbredden strekker seg fra 0,5 Hz til 300 kHz. Spenningsforsterkeren og strømtrinnet som følger etter, er galvanisk isolert fra hverandre: Strømmene som går gjennom høyttalerne, kan ikke forplante seg tilbake til de følsomme trinnene.

En strømforsyning som tåler belastningen fra strømkrevende høyttalere

Effekten øker når impedansen synker: 2 × 100 W ved 8 ohm, 2 × 200 W ved 4 ohm og 2 × 300 W ved 2 ohm. Denne doblingen mellom 8 og 4 ohm er et tegn på en strømforsyning som ikke svikter når høyttaleren krever strøm. T+A har utviklet en ny strømforsyning for R-serien som er stabil under høy belastning, selv ved svært høye topper. Den støttes av 60 000 µF filterkondensatorer, energireservoarer som leverer strøm til korte impulser, som et slag på stortrommen. Utgangstrinnene, som også er nye, arbeider med svært lite negativ tilbakekobling.

Dempningsfaktoren, som er høyere enn 65, måler forsterkerens evne til å bremse basshøyttalerens membran når signalet har passert, slik at bassen ikke blir hengende etter. Stigehastigheten på 60 V/µs angir evnen til å følge raske signalendringer. Med en frekvensrespons fra 1 Hz til 150 kHz i effekttrinnet er marginen langt større enn musikken krever. En beskyttelseskrets overvåker kortslutning, overoppheting og metning. Ved klipping senker forsterkeren volumet selv, en sikkerhetsfunksjon som kan deaktiveres i menyen.

Reléstyrt volum og tonekontroller som kan kobles ut

Volum og inngangsvalg styres via forseglede releer med gullbelagte kontakter. De er gasstette og påvirkes verken av støv, korrosjon eller aldring. Volumreguleringen kombinerer disse bistabile releene med diskrete presisjonsmotstander. Den justeres i trinn på 1 dB, med nøyaktig samsvar mellom de to kanalene, uten den lille ubalansen som vanlige potensiometre ofte viser ved lavt nivå. Releene er integrert direkte i kretsen, noe som forkorter signalveien mellom inngangskontaktene og forforsterkerkortene.

Bass og diskant kan justeres fra −6 til +8 dB, samlet eller separat for hver kanal. Denne fleksibiliteten er nyttig når de to høyttalerne ikke er plassert under samme forhold, med den ene nær et hjørne og den andre fritt plassert. FLAT-knappen forbikobler hele tonekontrollseksjonen via releer og gir en helt lineær frekvensrespons. Den fysiologiske korreksjonen, eller loudness, forsterker bass og diskant ved lavt volum for å kompensere for ørets lavere følsomhet. Den kan stilles på tre nivåer, valgt etter høyttalernes følsomhet og rommets størrelse. En tabell i bruksanvisningen viser riktig innstilling, og lytting gjør det mulig å finjustere til balansen er den samme ved lavt og høyt nivå.

Seks analoge innganger og et valgfritt phonotrinn

Bakpanelet har tre balanserte XLR-innganger og tre ubalanserte RCA-innganger. En balansert forbindelse fører signalet gjennom to ledere i motfase, slik at støy som fanges opp underveis, kanselleres. Den er hensiktsmessig med en kilde som har ekte XLR-utganger, eller ved lange kabelstrekk. Alle kontaktene er laget av ikke-magnetiske materialer, med kontakter i hardgull. De er skrudd fast i et bakpanel av massivt aluminium.

Den fjerde inngangen, i RCA-format, kan utstyres med en valgfri phonoforforsterkermodul. Den finnes i en versjon for bevegelig magnet (MM) eller bevegelig spole (MC), med to separate kretser optimalisert for hver pickuptype. MM-modulen tilbyr 16 kapasitansverdier for pickuper fra 1 til 5 mV. MC-modulen tilbyr 16 impedansverdier for pickuper fra 60 til 1 000 µV. Dermed kan belastningen tilpasses nøyaktig til pickupen som er montert på platespilleren. En jordterminal tar imot platespillerens jordledning.

På utgangssiden kan et par høyttalerterminaler kobles til ett sett høyttalere. RCA-forforsterkerutgangen (1 V nominelt, 9,5 V maksimalt) driver en effektforsterker eller aktive høyttalere. Hodetelefonkontakten på fronten støtter hodetelefoner på minst 50 ohm. Når hodetelefoner kobles til, slås høyttalerne og forforsterkerutgangen automatisk av, med mindre man velger manuell innstilling.

PA 2000 R er en helt analog forsterker: Den har verken digital inngang, HDMI, Bluetooth eller nettverksavspilling. TV, datamaskin eller strømmetjenester kobles til via en omformer eller nettverksspiller med analoge utganger.

En plass i en hjemmekino eller et smarthjem

Inngang 3 (XLR) eller inngang 5 (RCA) kan settes i Surround Pass Through-modus. Forsterkeren håndterer da venstre og høyre frontkanal i et flerkanalssystem som styres av en prosessor eller en AV-forsterker. Nivået for denne inngangen lagres separat, sammen med balanse, loudness og FLAT-innstillingen. Volumet endres først etter et trykk på knappen, slik at balansen mellom frontkanalene og resten av anlegget ikke forstyrres. Displayet viser da «SR» i stedet for nivået.

En av de to R2-Link-kontaktene fungerer som triggerinngang ved hjelp av en adapterkabel. En spenning på 5 til 20 V fra prosessoren slår på forsterkeren med riktig inngang valgt, og når spenningen forsvinner, slås den av etter 30 sekunder. R2-Link-kontaktene kobler også sammen kompatible T+A-kilder, som da kan styres med SRC 1-fjernkontrollen. En LAN-nettverksport brukes til diagnostikk og styring via smarthussystemer som Crestron eller AMX.

Et lavt chassis i anodisert aluminium

Med en høyde på 8,2 cm, en bredde på 46 cm og en dybde på 40 cm passer PA 2000 R i et vanlig hi-fi-møbel, forutsatt at det er 10 cm fri plass rundt hele enheten for ventilasjon. Hvis den stables sammen med andre komponenter, skal den plasseres øverst. Kabinettet er laget utelukkende av ikke-magnetiske metaller med høy renhet, finnes i sølvfarget eller svart børstet anodisert aluminium og veier 10,5 kg.

Det grafiske displayet viser kilde og volum med store tegn, eller legger til et VU-meter. Lysstyrken kan justeres, og displayet kan slås av mellom betjeningene. Knappene på fronten lyser hvitt eller i farger avhengig av tilstanden. Hver inngang kan få et egendefinert navn, som skrives inn med tastaturet på fjernkontrollen.

Tekniske spesifikasjoner

Type og effekt

• Type: integrert stereoforsterker
• Utgangseffekt:
  • 2 × 100 W ved 8 Ω
  • 2 × 200 W ved 4 Ω
  • 2 × 300 W ved 2 Ω

Lydytelse

• Frekvensrespons:
  • Forforsterkning: 0,5 Hz – 300 kHz (+0 / −3 dB)
  • Forsterkning: 1 Hz – 150 kHz (+0 / −3 dB)
• Signal-/støyforhold: 105 dB uvektet, 109 dB med A-vekting
• Kanalseparasjon: > 90 dB
• Total harmonisk forvrengning:
  • Forforsterkning: < 0,001 %
  • Effekttrinn: < 0,02 %
• Intermodulasjonsforvrengning i forforsterkning: < 0,001 %
• Stigehastighet: 60 V/µs
• Dempingsfaktor: > 65
• Filterkapasitans: 60000 µF

Lydinnganger og -utganger

• RCA-linjenivåinnganger: 3 × 250 mV til 4 V RMS / 20 kΩ
• Balanserte XLR-innganger: 3 × 500 mV til 8 V RMS / 5 kΩ
• Valgfrie phonoinnganger:
  • Bevegelig magnet (MM): 1 til 5 mV, 16 kapasitansverdier
  • Bevegelig spole (MC): 60 til 1000 µV, 16 impedanser
• RCA-forforsterkerutgang: 1 V RMS nominelt / 9,5 V RMS maksimalt, 75 Ω
• Hodetelefonutgang: 50 Ω

Lydinnstillinger og -moduser

• Tonekontroller: bass og diskant, separat for hver kanal
  • Justeringsområde for bass: −6 til +8 dB
  • Justeringsområde for diskant: −6 til +8 dB
• Loudness-korreksjon: kan slås av og på, justerbar etter høyttalernes følsomhet
• Forbikobling av tonekontroller / loudness-korreksjon: ja
• Flerkanals direktegjennomgangsmodus: ja

Styring og tilbehør

• Triggerinngang: +5 til +20 V via adapter
• Styringsgrensesnitt: R2-Link
• Fjernkontroll: SRC 1

Strømforsyning og strømforbruk

• Strømforsyning: 100–120 V eller 200–240 V, 50/60 Hz
• Maksimalt strømforbruk: 1000 W
• Strømforbruk i standby: < 0,5 W

Mål og vekt

• Mål (høyde × bredde × dybde): 8,2 × 46 × 40 cm
• Vekt: 10,5 kg
