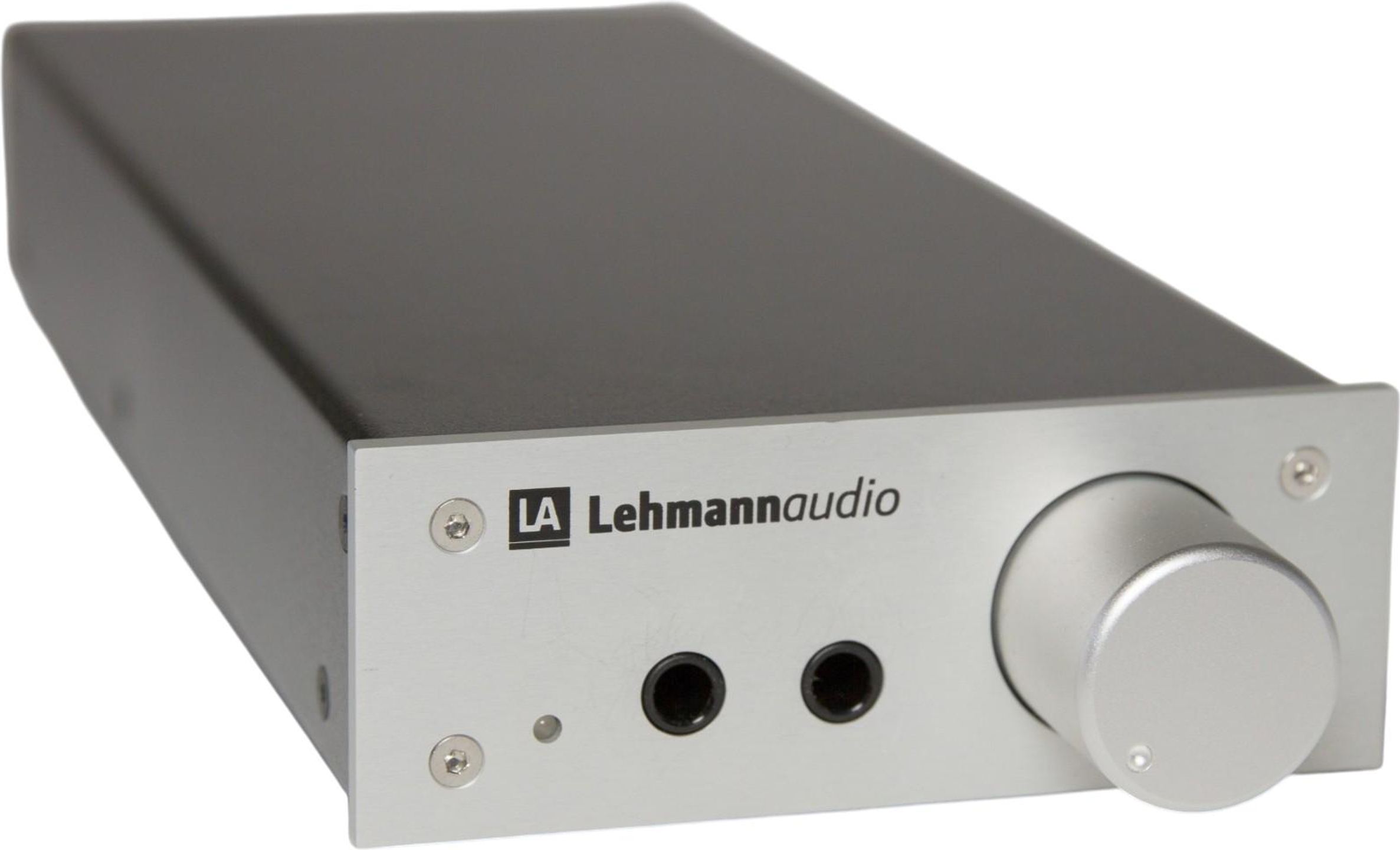

Lehmann Audio Linear D MKII sølv

Siden 2004 har Lehmann Audios Linear-serie gitt hodetelefonene et nytt liv ved å frigjøre dem fra de middelmådige utgangene på klassiske forsterkere. Linear D la til en integrert digital-til-analog-omformer. Denne MKII-versjonen beholder det samme kompakte chassiset, men har et fullstendig omarbeidet analogkort og mer selektive komponenter. Produsert i Köln kombinerer den tre funksjoner: hodetelefonforsterker, omformer og forforsterker.

Tre apparater i ett 28 cm bredt kabinett

Linear D MKII er et hybridapparat. Det forsterker hodetelefonssignalet via et diskret utgangstrinn i klasse A. Det konverterer digitale strømmer via en ESS Sabre K2M-brikke. Og det kan brukes som forforsterker for å drive aktive høyttalere eller en effektforsterker, takket være RCA-linjeutgangen.

Denne allsidigheten gjør den til en naturlig følgesvenn for CD-spillere, nettverksspillere og platespillere (via en phono-forforsterker i forkant). Koblet digitalt til en nettverksspiller gir den mulighet til å lytte i hodetelefoner og på høyttalere uten å måtte stable opp flere bokser. Når forsterkningen er satt til 0 dB og ingen hodetelefoner er tilkoblet, fungerer den som en fullverdig forforsterker.

Et analogkort grundig omarbeidet

Den mest betydningsfulle endringen sammenlignet med den første versjonen av Linear D ligger i analogkortet. Lehmann Audio har tatt i bruk den såkalte «Low-Z Copper»-teknologien: en produksjonsprosess med lav impedans som ifølge produsenten tidobler kostnaden for rå kretskort. Kobbersporene er seks ganger tykkere enn på forrige modell, noe som reduserer den elektriske motstanden i signalveien.

Kondensatorene i lydveien er Mundorf MLytic, der den første versjonen brukte komponenter av standardkvalitet. Den interne kablingen er oppgradert til OFC-kobber (oksygenfritt). Disse komponentvalgene er delvis hentet fra Linear SE, den rent analoge toppmodellen i serien. Det målte resultatet: bedre dynamikktall og en mer tro gjengivelse av transienter.

Digital konvertering og kildebehandling

Den digitale seksjonen er basert på en ESS Sabre K2M-brikke, montert på et firelags kretskort beskyttet mot høyfrekvent interferens. Glimmerkondensatorer (lavt tap) filtrerer det analoge signalet ved utgangen av konverteringen, og raske forsterkningstrinn på omformerkortet bevarer transientkvaliteten.

To digitale innganger er tilgjengelige: én optisk (Toslink) og én koaksiell (S/PDIF). Apparatet håndterer strømmer opp til 24 bit / 192 kHz. Kildevalget er automatisk: hvis et digitalt signal oppdages, prioriteres det (den optiske inngangen har prioritet over den koaksielle). I fravær av digitalt signal bytter Linear D MKII til den analoge RCA-inngangen. Det er ingen inngangsveksler på frontpanelet, noe som bidrar til apparatets minimalisme, men som også betyr at bryterlogikken ikke kan styres manuelt.

Hodetelefonutganger og forsterkningstilpasning

To 6,35 mm jack-kontakter utstyrt med Neutrik-kontakter med gullbelagte kontaktpunkter er plassert på frontpanelet. Begge utgangene fungerer parallelt og kan forsyne to hodetelefoner med samme impedans samtidig, uten merkbar forringelse av signalet. Den venstre utgangen kobler automatisk fra RCA-linjeuttaket bak når en hodetelefon er tilkoblet: en nyttig funksjon for å bytte lydløst mellom hodetelefonlytting og høyttalerlytting.

Med 400 mW ved 60 Ω og 200 mW ved 300 Ω er klasse A-utgangstrinnet dimensjonert for å drive høyimpedans-hodetelefoner som strømkrevende planar-magnetiske modeller. Utgangsimpedansen er 5 Ω, lav nok til ikke å påvirke frekvensresponsen til de fleste dynamiske hodetelefoner.

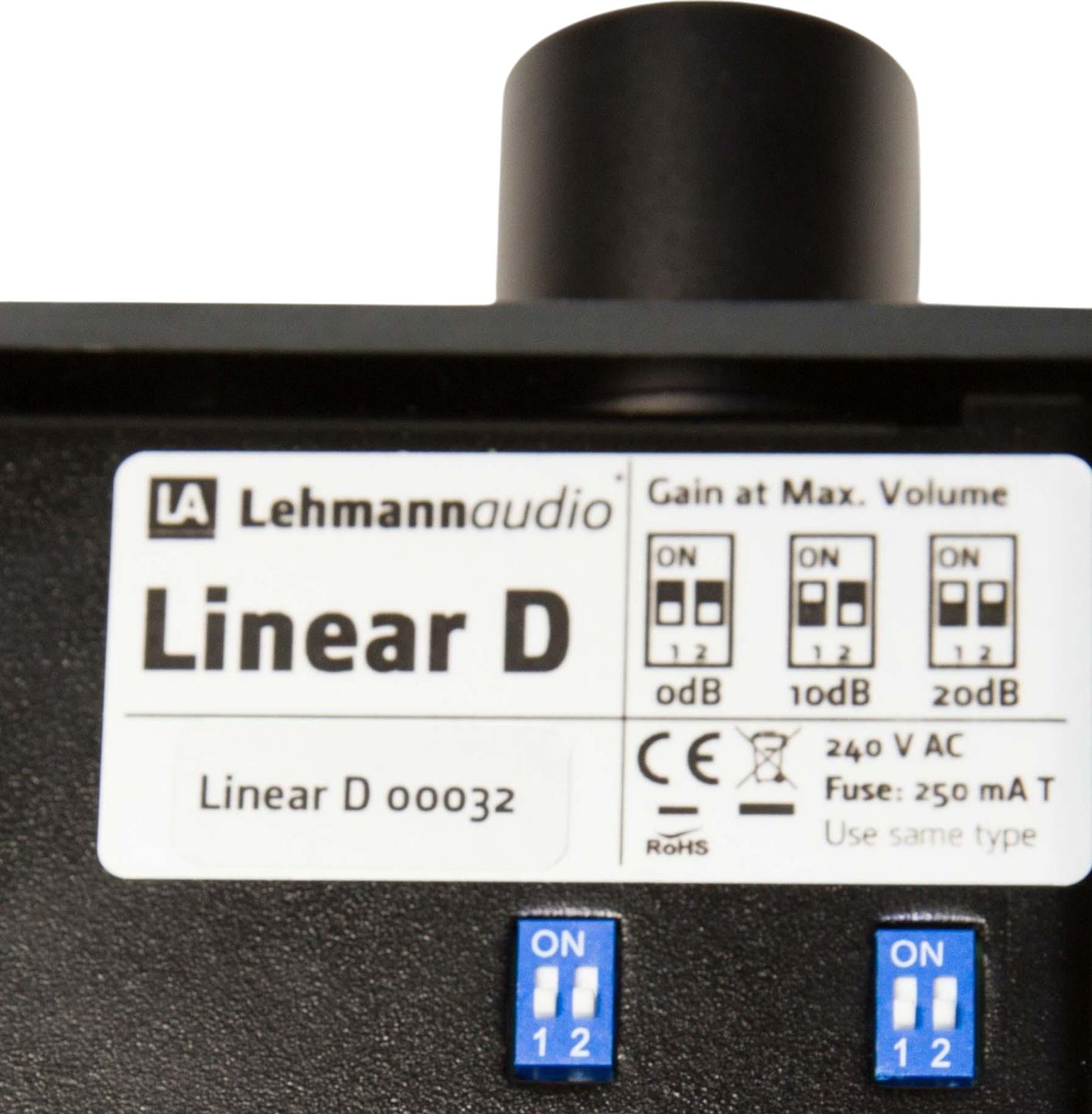

Fire forsterknivåer er tilgjengelige (0 dB, 10 dB, 18 dB, 20 dB), justerbare via mikrobryterne under chassiset. Denne plasseringen forhindrer utilsiktet betjening, men krever at man snur apparatet for å endre innstillingen. Lehmann Audio har hatt den gode ideen å trykke justeringsinstruksjonene direkte under kabinettet.

Mekanisk isolasjon og konstruksjon

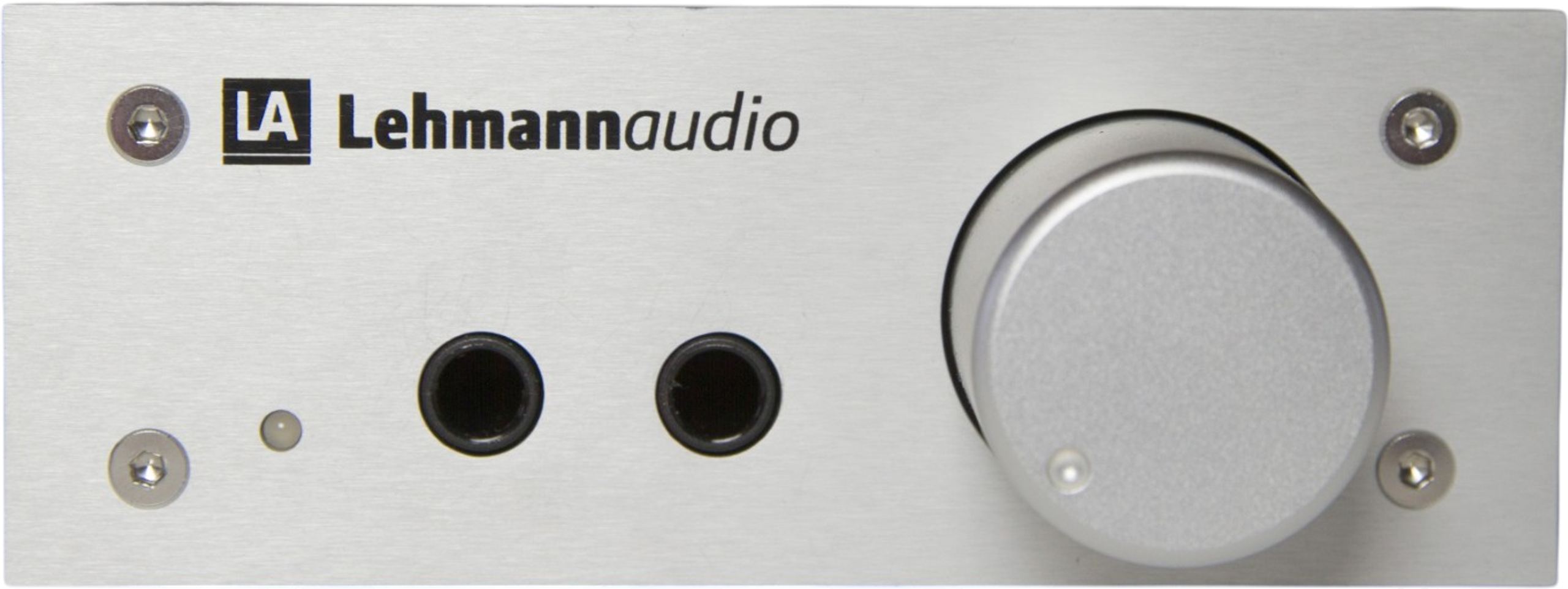

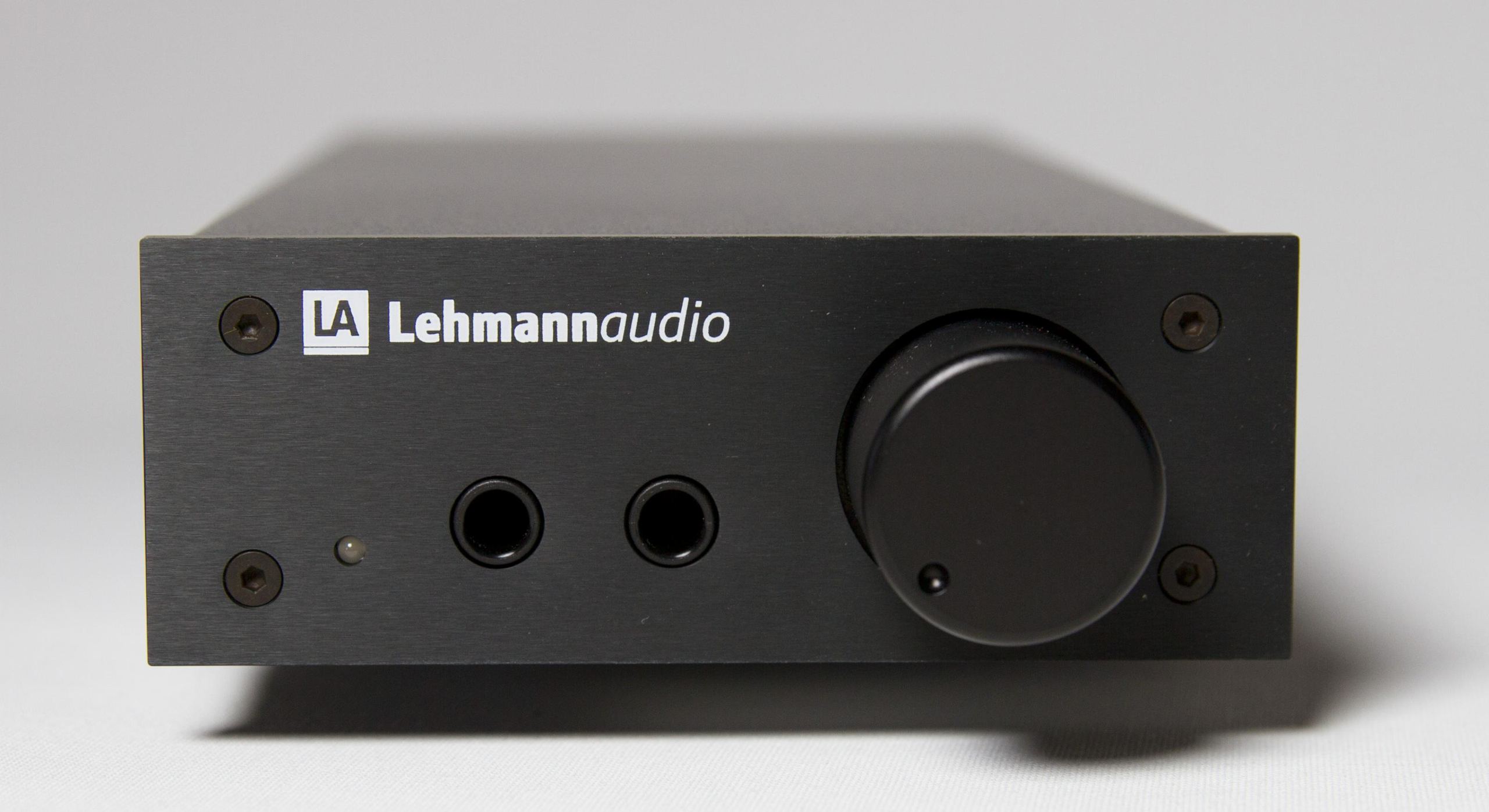

Aluminiumschassiset måler 11 × 28 × 5 cm og veier cirka 1,5 kg. Frontpanelet er nøkternt: én enkelt volumknapp, massiv og dempet, og de to hodetelefonutgangene. Ingenting annet. Tre farger tilbys: svart, sølv og krom.

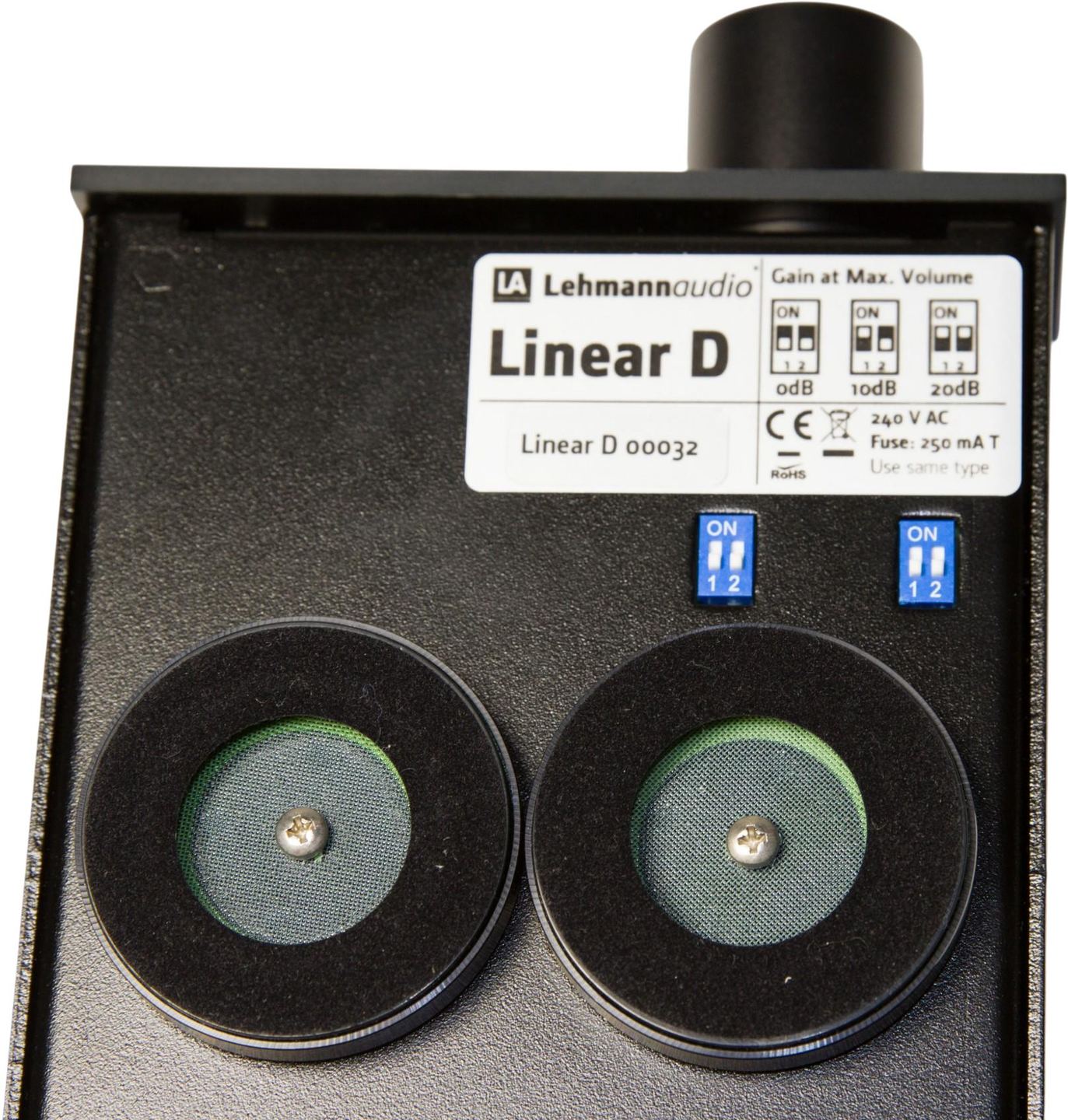

Under kabinettet sørger tre 3S-absorberende føtter (tidligere SSC) for mekanisk frakobling. Disse føttene bruker et strengsuspensjonssystem (String Suspension Concept) utviklet av Manfred Diestertich, sjefsingeniør hos Audio Physic. Prinsippet: mikrovibrasjoner fanget opp av chassiset omdannes til varme av et tredelt suspensjonselement som integrerer et teknisk tekstil. Den samme typen teknologi brukes i Audio Physic-høyttalere. På en hodetelefonforsterker handler bidraget først og fremst om å redusere parasittisk mekanisk støy overført fra møbelet.

Hva som er endret sammenlignet med Linear D (første generasjon)

For eiere av den originale Linear D er ikke MKII bare en kosmetisk oppfriskning. Analogkortet er fundamentalt forskjellig: Low-Z-kobber, Mundorf MLytic-kondensatorer, OFC-kabling. De 3S-absorberende føttene erstatter standardføttene. Lehmann Audio tilbyr dessuten en oppgradering fra det gamle til det nye kortet for eiere av tidligere modeller, på tvers av alle Linear-generasjoner, med montering av 3S-føtter som tilvalg.

Total harmonisk forvrengning forblir under 0,001 % (ved 6 mW / 300 Ω), signal-til-støy-forholdet overstiger 100 dB ved null forsterkning, og båndbredden strekker seg fra 10 Hz til 35 kHz. De målte spesifikasjonene er sammenlignbare, men gevinstene ligger innen mikrodynamikk og romlig gjengivelse – parametere som rå tall bare fanger opp ufullstendig.

Tekniske spesifikasjoner

Arkitektur

• Klasse A-design
• Dobbeltsidig kretskort med optimalisert sporføring, høyrenhetskobber
• Mundorf MLytic audiofil-kondensatorer
• Internt kabling i høyytelse OFC-kobber

Ytelse

• Utgangseffekt
  • 400 mW ved 60 Ω
  • 200 mW ved 300 Ω
• Frekvensrespons: 10 Hz (± 0,3 dB) til 35 kHz (± 1 dB)
• Signal-/støyforhold: over 100 dB (0 dB forsterkning)
• Total harmonisk forvrengning (THD): under 0,001 % (6 mW / 300 Ω)
• Utgangsimpedans: 5 Ω

Innstillinger

• Justerbar forsterkning: 0 dB, 10 dB, 18 dB, 20 dB (brytere plassert under chassiset)

Digital konvertering

• ESS Sabre-konverter av siste generasjon
• Maksimal oppløsning: opptil 24 bit / 192 kHz
• Presis og naturlig gjengivelse, nær en analog signatur
• Kildeadministrasjon: automatisk gjenkjenning med prioritet til analoginngang

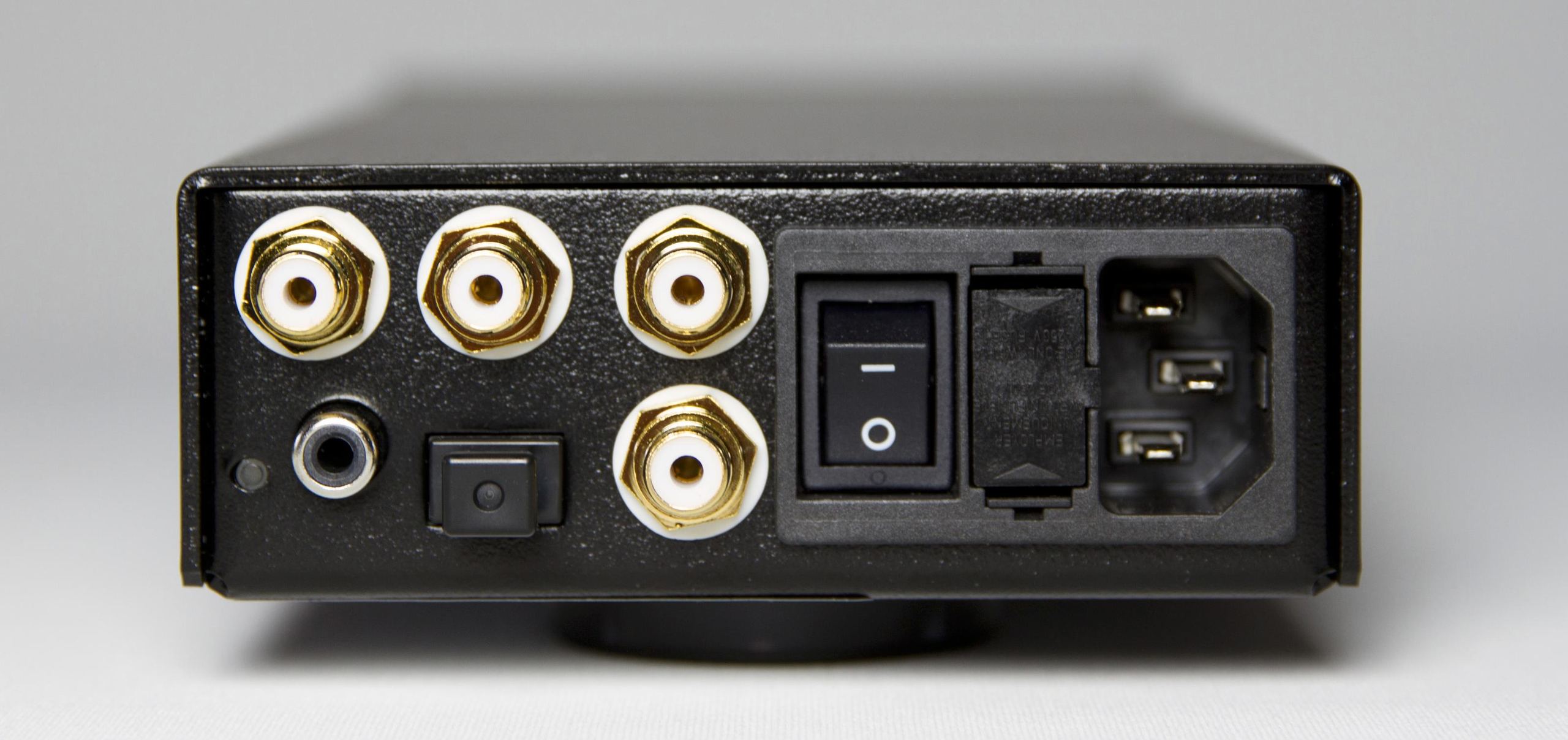

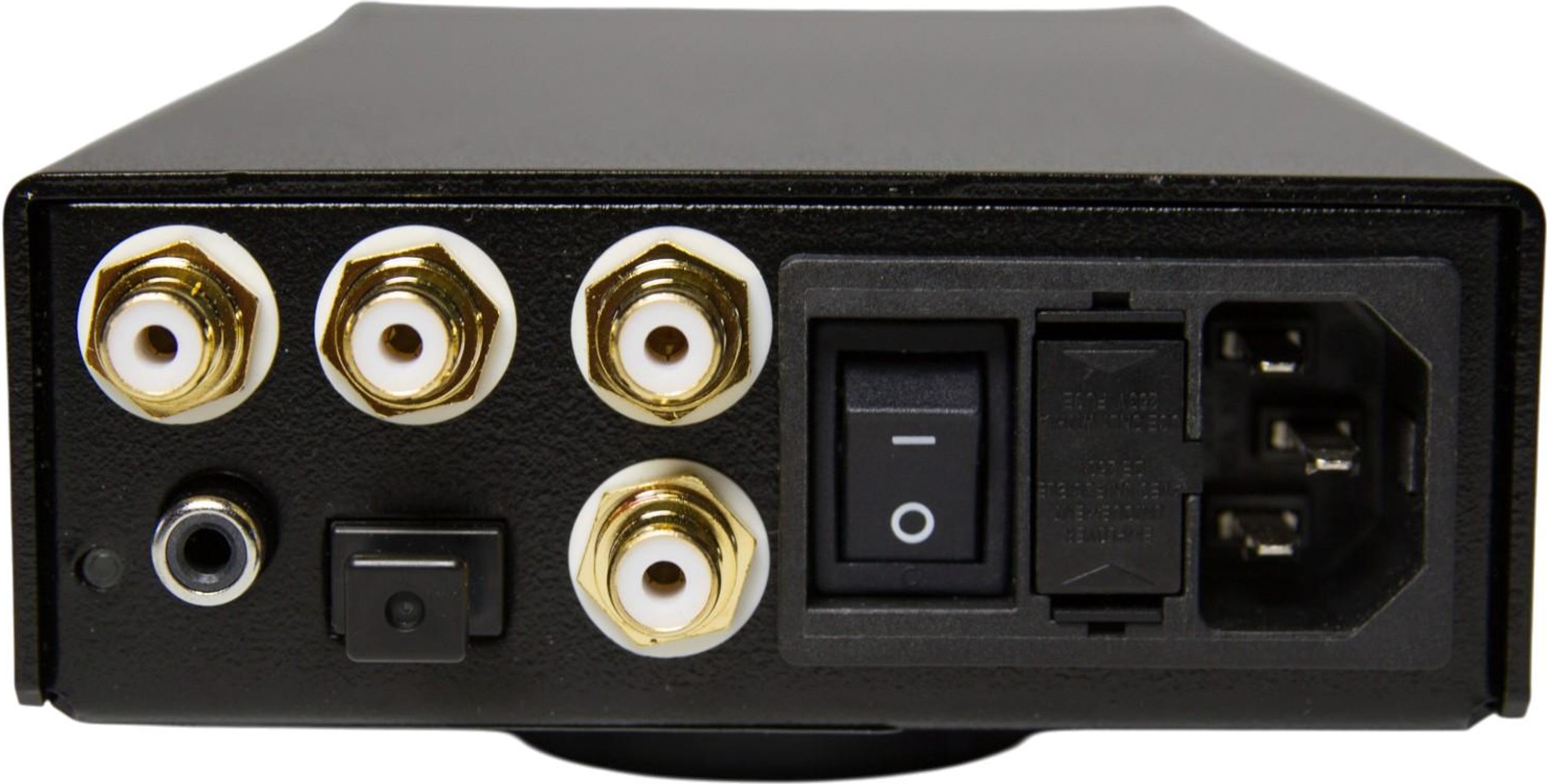

Tilkoblinger

• Innganger
  • 1 analog stereoinngang (RCA)
  • 1 digital koaksialinngang (SPDIF)
  • 1 digital optisk inngang (Toslink)
• Utganger
  • 2 jack-utganger 6,35 mm (Neutrik-kontakter, forgylt)
  • 1 pre-out-utgang (RCA) for aktive høyttalere eller effektforsterker

Mekanisk isolasjon

• Integrerte SSC-føtter (String Suspension Concept) for effektiv vibrasjonsdempning

Generelle spesifikasjoner

• Dimensjoner: 11 x 28 x 5 cm
• Vekt: ca. 1,5 kg
• Strømforbruk: ca. 15 W
• Tilgjengelige farger: svart, sølv, krom

Forbedringer fra forrige versjon

• Kretskort: dobbeltsidig i høyrenhetskobber (mot standard på V1)
• Kondensatorer: Mundorf MLytic (mot standard audiofil på V1)
• Internt kabling: høyytelse OFC-kobber (mot standard på V1)
• Isolasjon: SSC-føtter inkludert (mot standardføtter på V1)
• Lydgjengivelse: mer detaljert, med bedre mikrodynamikk
