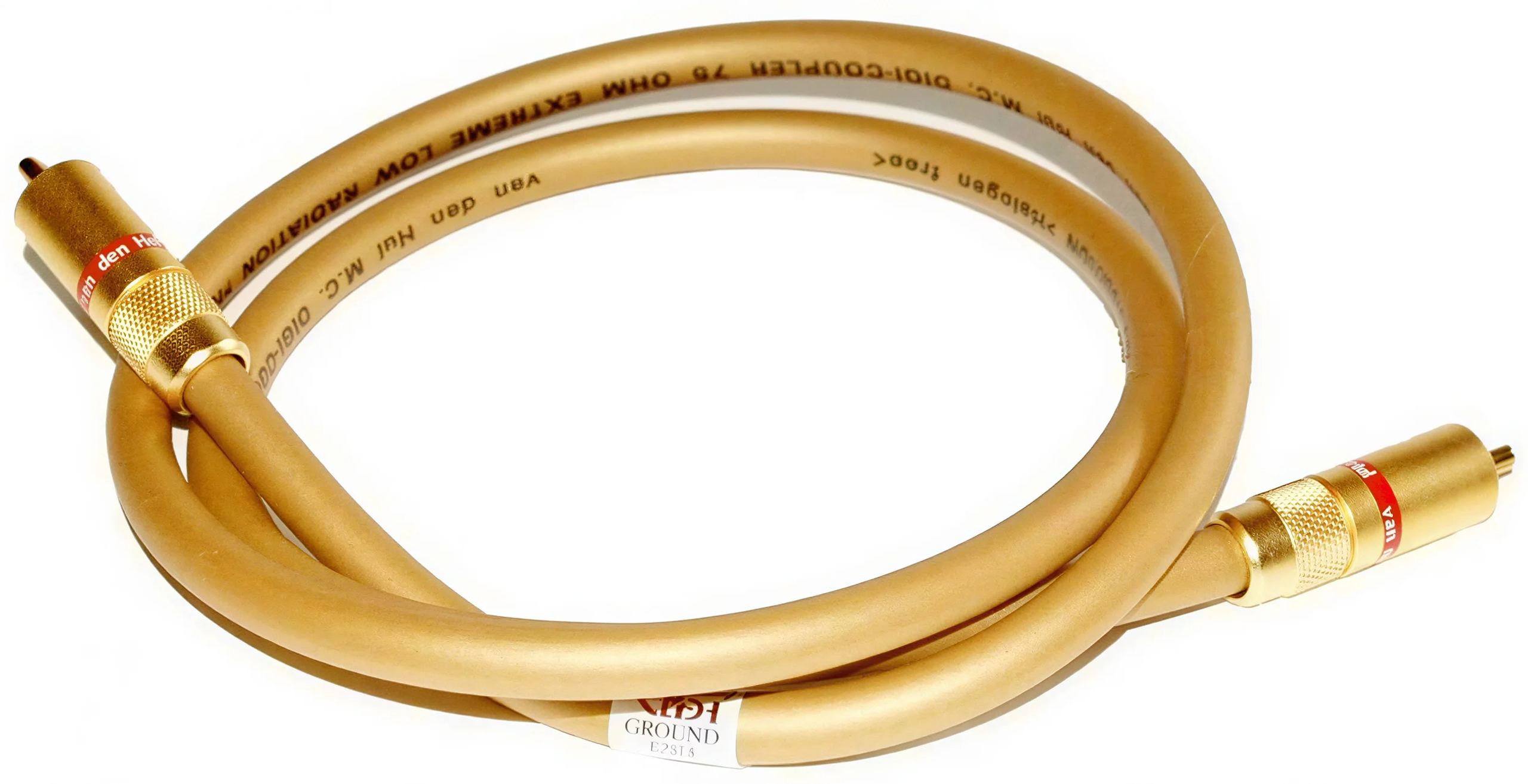

Van den Hul The Digi-Coupler 1,2m

Mellom en CD-spiller, en TV eller en strømmeenhet og konverteren som omdanner data til musikk, overfører koaksialforbindelsen et svært raskt digitalt signal, følsomt for både impedansrefleksjoner og radioforstyrrelser. Van den Hul møter dette med den mest gjennomarbeidede kabelen i sin S/PDIF-serie: en triaksial konstruksjon med flere skjermlag, en impedans som holdes innenfor et halvt ohm, og en halogenfri kappe utviklet av det nederlandske merket.

En impedans på 75 ohm opprettholdt helt opp til gigahertzområdet

Den koaksiale S/PDIF-standarden bygger på en impedans på 75 ohm, og ethvert avvik langs forbindelsen sender en del av signalet tilbake mot kilden. Disse refleksjonene forvrenger dataenes stigende og fallende flanker, noe som gjør det nøyaktige tidspunktet da konverterens mottaker leser hver bit, uklart: dette er tidsjitter, eller jitter, som Van den Hul forsøker å redusere ved å holde impedansen til Digi-Coupler på 75 ohm ± 0,5 ohm opp til 3 GHz. Kabelen oppgis å ha stor båndbredde og lav demping per meter, to parametere som naturlig forringes etter hvert som lengden øker.

Den sentrale lederen av oksygenfritt kobber (OFC), med et tverrsnitt på 0,283 mm², er isolert med ekspandert polyetylen. Luftboblene i dette skummet senker isolasjonens dielektriske konstant og begrenser tap ved høye frekvenser. Denne geometrien er bare stabil dersom kabelen ikke bøyes for skarpt: Van den Hul angir en minste bøyeradius på 8 cm for å opprettholde konstant impedans, noe som krever litt plass bak apparatene.

Tre fletteskjermer og tre folielag mot forstyrrelser

En triaksial kabel er en koaksialkabel omgitt av en ekstra skjerm som er isolert separat. Digi-Coupler tar dette prinsippet ganske langt, med vekselvis tre lag aluminiumsfolie og tre tette fletteskjermer med henholdsvis 128, 128 og 192 tråder av OFC-kobber belagt med sølv med høy tetthet, alt omsluttet av et karbonmettet lag som merket kaller Linear Structured Carbon. Van den Hul klassifiserer denne kabelen blant de «superskjermede» modellene, med svært lav overføringsimpedans: en forstyrrende strøm som går på utsiden, induserer nesten ingen spenning på innsiden, der signalet går.

Denne beskyttelsen virker i begge retninger. Signalet er beskyttet mot forstyrrelser fra Wi-Fi, telefoner eller svitsjede strømforsyninger, og selve kabelen stråler svært lite mot analoge forbindelser i nærheten. Van den Hul anbefaler for øvrig alltid å holde digitale og analoge kabler atskilt i et anlegg. Den lave motstanden i mellomlederen (0,814 Ω per 100 m) og den ytre skjermen (0,747 Ω per 100 m) gir returstrømmen en bane med svært lav motstand. Merket fremhever denne immuniteten for lange forbindelser, helt opp til avstandene i et innspillingsstudio.

En Hulliflex-kappe uten halogener eller myknere

Den gullfargede ytterkappen er laget av Hulliflex, en polymer utviklet av Van den Hul, uten halogener eller myknere. Uten myknere blir materialet ikke hardt og sprekker ikke med årene; det beskytter de sølvbelagte fletteskjermene mot luft som inneholder korrosive forbindelser, noe som bevarer ledningsevnen over tid. Ved brann hindrer fraværet av halogener utslipp av sure gasser. Mellomlederen er isolert med polyetylen, og kappen tåler en spenning på minst 300 V effektivverdi.

Den ytre diameteren på 8,2 mm gir en ganske stiv kabel. Den belaster RCA-kontaktene mer enn en tynn kabel og tåler dårlig å presses mot en vegg eller bakveggen i et møbel, så det er lurt å planlegge kabelføringen før apparatene plasseres.

Gullbelagte plugger og mulige forbindelser

De gullbelagte RCA-pluggene kobler enhver koaksial S/PDIF-utgang til en inngang av samme type: CD-transport til konverter, TV til forsterker, strømmeenhet eller server til ekstern DAC. Van den Hul oppgir at Digi-Coupler også overfører video- og høyfrekvente signaler, siden impedans- og skjermegenskapene gjelder for enhver 75-ohmsforbindelse.

Det kabelen kan forbedre, er signalets tidsmessige integritet og mengden støy som fanges opp, ikke selve dataene, som uansett kommer uendret frem til mottakeren. Den hørbare forskjellen avhenger derfor i stor grad av konverteren: et mottakertrinn med en effektiv faselåst sløyfe eller intern resynkronisering avviser allerede en god del av jitteren, mens en enklere mottaker fortsatt er følsom for den. I Van den Huls sortiment er Digi-Coupler en teknisk utvidet versjon av kabelen The Triaxial Professional 75 Ohm.

Tekniske spesifikasjoner

Fysisk struktur

• Kabeltype: Asymmetrisk triaxial superbeskyttet
• Ytre diameter: 8,2 mm
• Farge på kappen: Hulliflex gull
• Kontakter: gullbelagt

Ledere

Materiale

• Kjerne: oksygenfritt kobber (OFC)
• Mellomlag og skjerm: ren høy tetthet sølv belagt på oksygenfritt kobber (OFC)

Dimensjoner

• Kjerne: 0,283 mm
• Mellomlag og skjerm: aluminiumsfolie + 128 + aluminiumsfolie + 128 + aluminiumsfolie + 192

Elektriske egenskaper

Motstand

• Kjerne: 5,92 Ω / 100 m
• Mellomlag: 0,814 Ω / 100 m
• Skjerm: 0,747 Ω / 100 m

Andre parametere

• Karakteristisk impedans: 75 Ω
• Kapasitet:
  • Kjerne-Mellomlag: 56,2 pF / m
  • Mellomlag-Skjerm: 470 pF / m
